2-เฟส สเต็ปเปอร์มอเตอร์ PKP PKP ซีรี่ส์ แบบมาตรฐาน/แบบเกียร์ฮาร์มอนิก(Harmonic Geared)ขนาดหน้าแปลน 13 มม.
คุณลักษณะ
สเต็ปเปอร์มอเตอร์ขนาดเล็กที่สุดของ โอเรียนทัล มอเตอร์ ช่วยลดขนาดและน้ำหนักของอุปกรณ์ลงได้
สเต็ปเปอร์มอเตอร์ที่มีขนาดหน้าแปลน 13 มม. ช่วยลดขนาดและน้ำหนักของอุปกรณ์ต่างๆ ได้มากยิ่งขึ้น เช่น ส่วนปลายแขนหุ่นยนต์

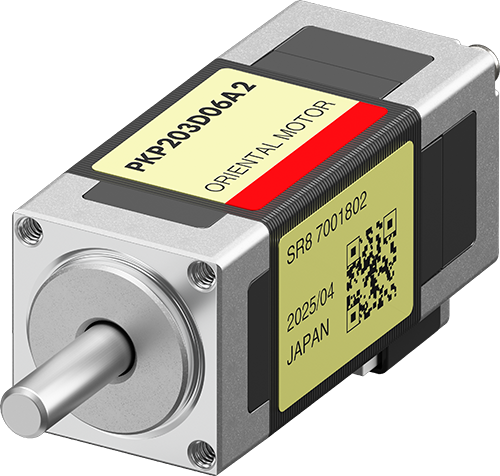

ประเภทมาตรฐาน
NEW

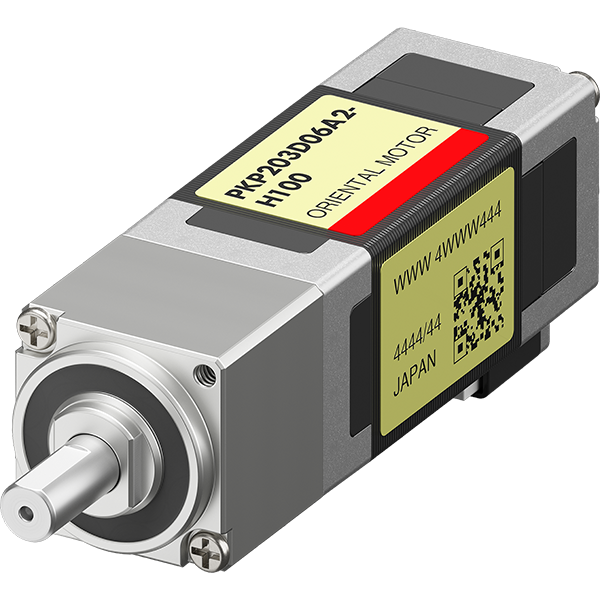

ประเภทเกียร์ฮาร์มอนิก (Harmonic Geared)
AAA Battery
สั้นกว่าแบตเตอรี่ AAA
น้ำหนักเบา มีน้ำหนักเพียง 21 ถึง 33 กรัม
| ประเภทมอเตอร์ | ความยาว (L) | ขนาดหน้าแปลน (M) |
|---|---|---|
| ประเภทมาตรฐาน | 30.5 มม. | 13 มม. |
| ประเภทเกียร์ฮาร์มอนิก (Harmonic Geared) | 41.5 มม. | |
| แบตเตอรี่ AAA | 44.5 มม. | φ10.5 มม. |

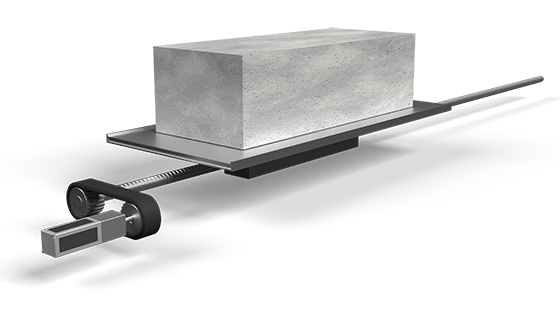

สเต็ปเปอร์มอเตอร์แบบมีเกียร์ขนาดกะทัดรัด เหมาะสำหรับงานที่ต้องการแรงบิดสูงและความแม่นยำสูง ประเภทเกียร์ฮาร์มอนิก (Harmonic Geared)
High Torque
-
ขนย้ายได้สำหรับ
โหลด 20 กิโล -
-
[เงื่อนไขการคัดเลือก]
- ความเร็ว: 10 มม./s
- เวลาเร่งความเร็ว/ลดความเร็ว: 0.1 วินาที
- เส้นผ่านศูนย์กลางของสกรู: 8 มม.
- ลีด: 10 มม.
แม้จะมีขนาดเล็กเพียง 13 มม. แต่สเต็ปเปอร์มอเตอร์รุ่นนี้มีแรงบิดและกำลังเท่ากับรุ่นมาตรฐานที่มีขนาดหน้าแปลน 28 มม. เหมาะสำหรับงานที่ต้องการแรงบิดสูงในพื้นที่จำกัด
|
ประเภทเกียร์ฮาร์มอนิก (Harmonic Geared) ขนาดหน้าแปลน 13 มม. อัตราหัวเกียร์ 100 |
33 g |
|
|
ประเภทมาตรฐาน ขนาดหน้าแปลน 28 มม. |
|
|
| ขนาดหน้าแปลน mm |
มวล g |
อัตรหัวเกียร์ | แรงบิดในการถือครองสูงสุด N·m |
รัศมีโหลด N |
โหลดตามแนวแกน N |
|---|---|---|---|---|---|
| 13 | 33 | 100 | 0.15 | 28 | 40 |
| 28 | 200 | ⁻ | 0.19 | 25 | 5 |
มีความแม่นยำสูง
เนื่องจากไม่มีการคลายตัว เพลาส่งกำลังจึงเคลื่อนที่และหยุดได้อย่างแม่นยำสูงมากเมื่อเทียบกับตำแหน่งคำสั่งของมอเตอร์
เหมาะสำหรับงานและกลไกที่ต้องการหยุดที่ปริมาณหรือตำแหน่งที่แน่นอน เช่น การจ่ายและการถ่ายโอนในทางการแพทย์
- การเคลื่อนไหวที่หายไป [arcmin]:
1.5 (0.025°) หรือน้อยกว่า (±2 mN·m) - ความแม่นยำในการส่งผ่านเชิงมุม [arcmin]:
10 (0.167°) หรือน้อยกว่า
ไดรฟ์แรงเฉื่อยขนาดใหญ่
อัตราทดเกียร์มีให้เลือก 30, 50 และ 100
อัตราทดเกียร์สูงที่เรียงกันเป็นแถวทำให้สามารถขับเคลื่อนการเคลื่อนไหวที่ละเอียดอ่อน เช่น แท่นวางชิ้นงานที่มีความแม่นยำสูง และวัตถุที่มีแรงเฉื่อยขนาดใหญ่ได้
| อัตราทดเกียร์ | มุมขั้นพื้นฐาน |
|---|---|
| 30 | 0.06° |
| 50 | 0.036° |
| 100 | 0.018° |
ลักษณะแรงบิดคงที่แม้ในความเร็วสูง ประเภทมาตรฐาน
มีคุณสมบัติแรงบิดคงที่แม้ในความเร็วสูง
เหมาะสำหรับงานต่างๆ เช่น การกำหนดตำแหน่งระยะไกลสำหรับกลไกบอลสกรูและการทำงานของมอเตอร์ความเร็วสูง
ความเร็ว-แรงบิด (ค่าอ้างอิง) fs: ความถี่เริ่มต้นสูงสุด
Motor: PKP203D06A2 (เพลาเดียว) / PKP203D06B2 (เพลาคู่)
ตัวอย่างการใช้งานและกลไกของอุปกรณ์
เหมาะสำหรับงานที่ต้องการการกำหนดตำแหน่งที่แม่นยำสูง เช่น ในอุตสาหกรรมเซมิคอนดักเตอร์และอุตสาหกรรมการแพทย์
ประเภทมาตรฐาน
-

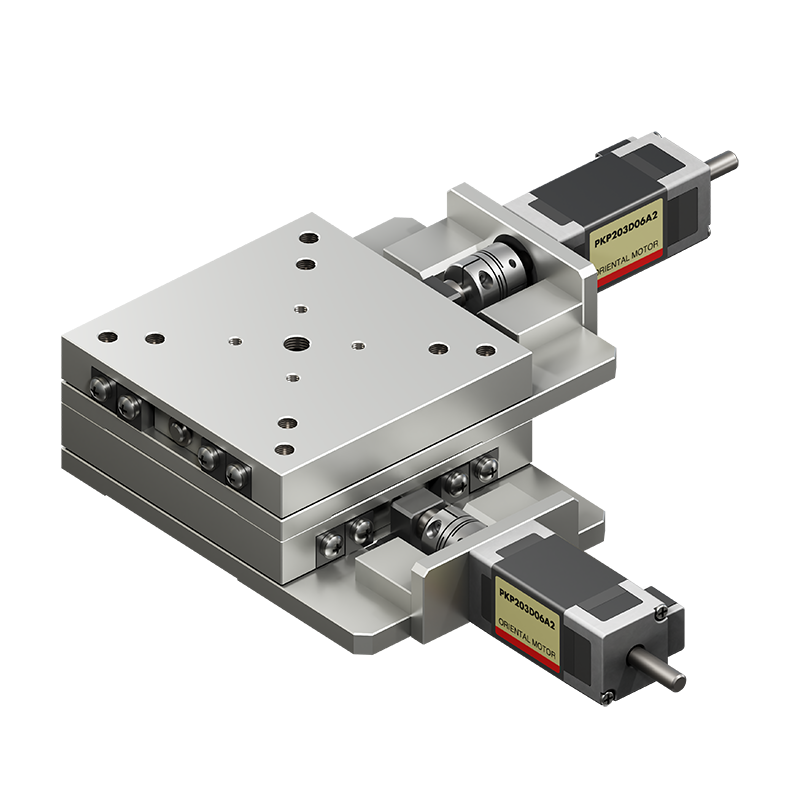

ขั้นตอนที่แม่นยำ
-

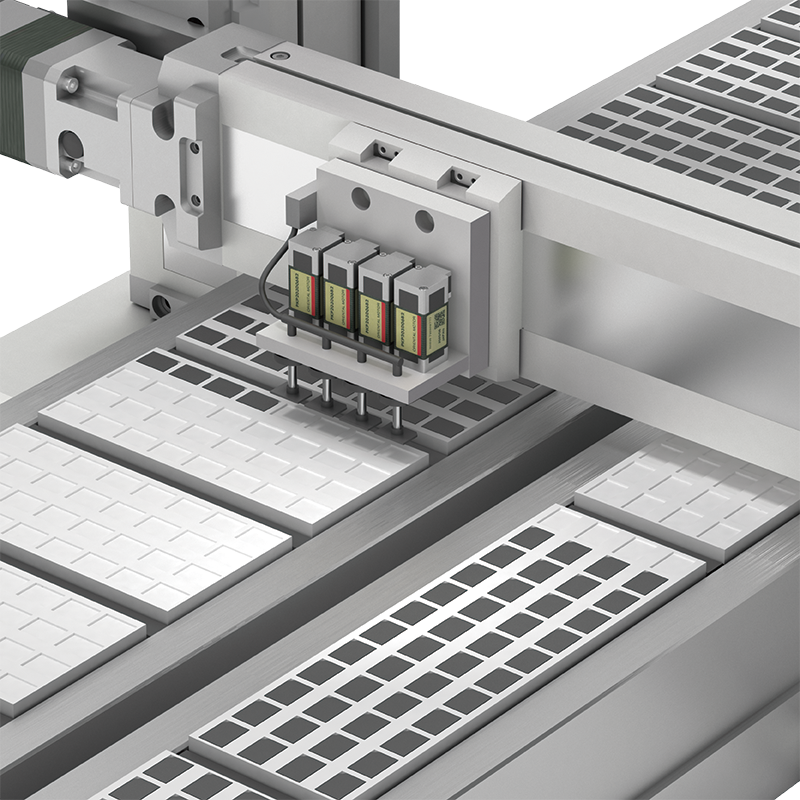

กระบวนการถ่ายโอนซิม
-

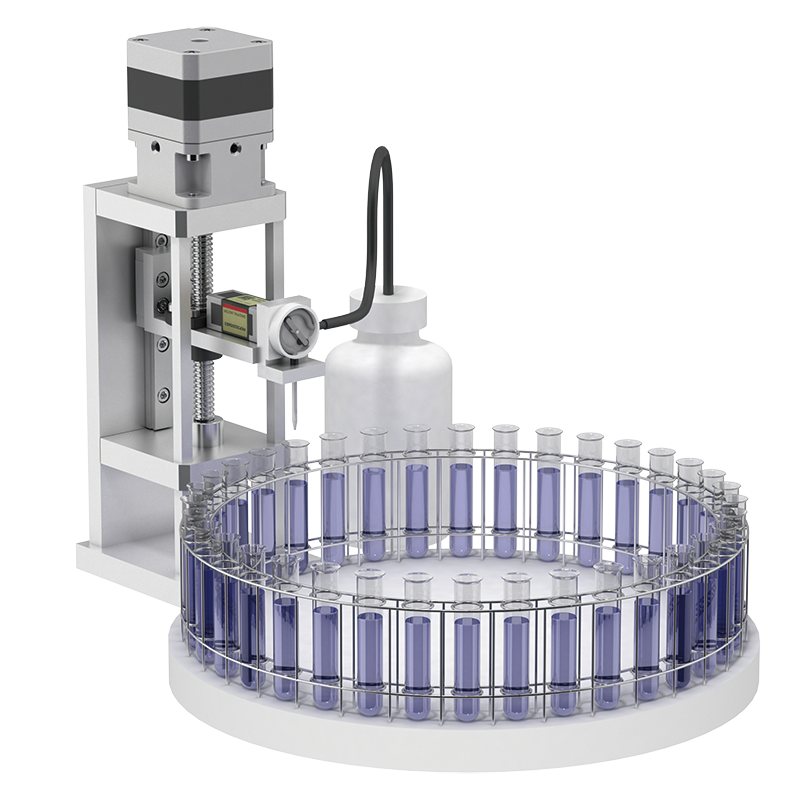

อุปกรณ์เพาะเลี้ยงเซลล์อัตโนมัติแบบตั้งโต๊ะ
ประเภทเกียร์ฮาร์มอนิก (Harmonic Geared)

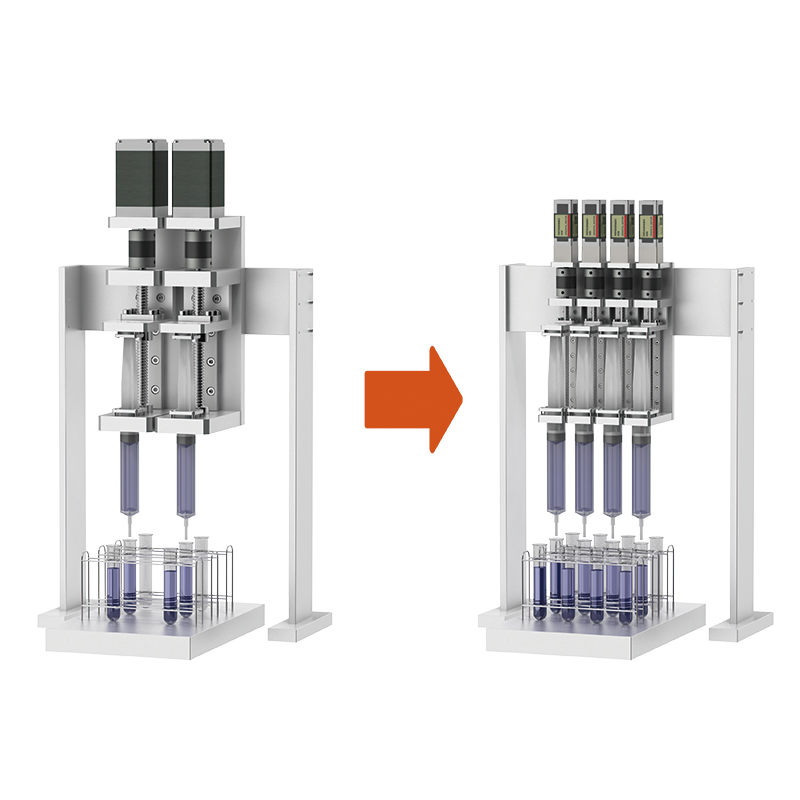

ด้วยการใช้ระบบเกียร์ฮาร์มอนิก ทำให้สามารถเพิ่มกระบอกฉีดยาได้อีกสองกระบอกในพื้นที่ทำงานเดียวกัน ส่งผลให้ปริมาณงานเพิ่มขึ้นเป็นสองเท่า
เครื่องจ่ายแบบตั้งโต๊ะ
สายผลิตภัณฑ์
มอเตอร์
| ประเภท | ชื่อผลิตภัณฑ์ | ขนาดหน้าแปลน [มม.] | วิธีการเดินสายไฟ | กระแสพิกัด [A/เฟส] |
|---|---|---|---|---|
| ประเภทมาตรฐาน | PKP203D06A2 ( เพลาเดียว) | 13 | ไบโพลาร์ 4 สายไฟ | 0.6 |
| PKP203D06B2 ( เพลาคู่) | ||||
| ประเภทเกียร์ฮาร์มอนิก (Harmonic Geared) | PKP203D06A2-H30 (เพลาเดียว) | |||
| PKP203D06A2-H50 (เพลาเดียว) | ||||
| PKP203D06A2-H100 (เพลาเดียว) | ||||
| PKP203D06B2-H30 (เพลาคู่) | ||||
| PKP203D06B2-H50 (เพลาคู่) | ||||
| PKP203D06B2-H100 (เพลาคู่) |
