ตัวอย่างการปรับปรุงความสามารถในการขนส่งของสกรูลำเลียง (Feeder)
Issue
ทำให้อัตราการป้อนของสายพานลำเลียงคงที่และลดขนาดของส่วนมอเตอร์

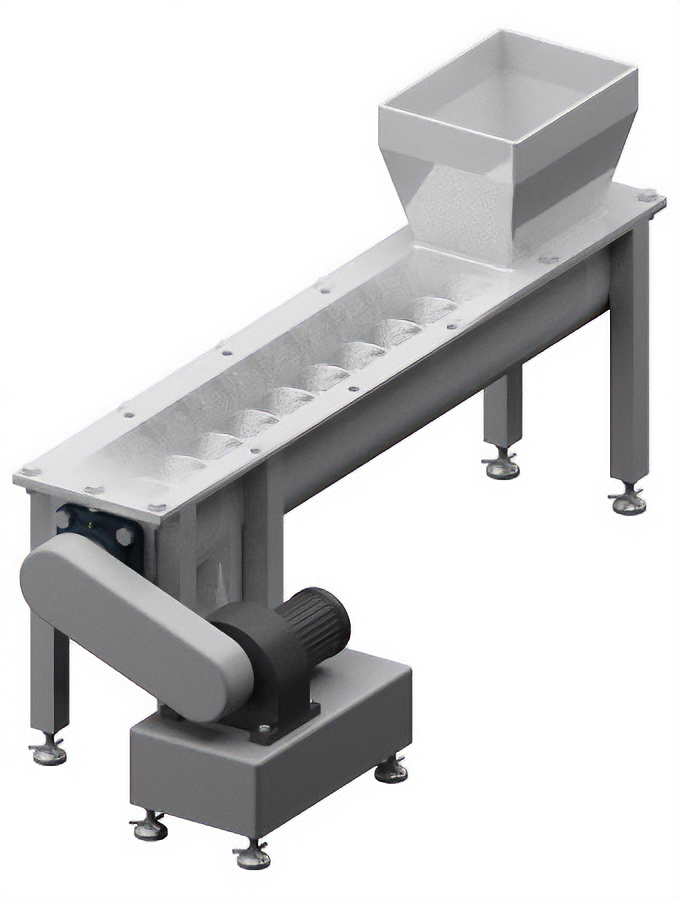

อุปกรณ์ธรรมดา
อินดักชั่นมอเตอร์สามเฟส ขนาด 200 W~400 W พร้อมเกียร์ไดรฟ์ สำหรับขับเคลื่อนสกรูลำเลียง
- การใช้งาน
- การขนส่งผง ธัญพืช และอาหารสัตว์
ปัญหาทั่วไป
- จำเป็นต้องรักษาความเร็วและปริมาณการขนส่งเสถียรแม้จะมีการเปลี่ยนแปลงขนาดของโหลด
- ประหยัดพื้นที่สำหรับอุปกรณ์และส่วนประกอบของมอเตอร์
Solution

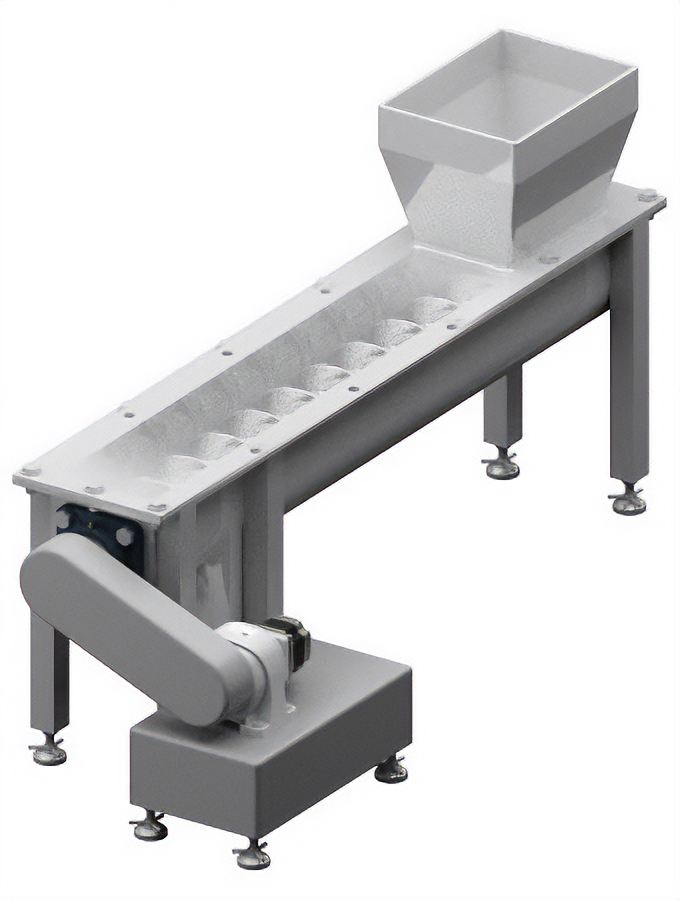

มอเตอร์ไร้แปรงถ่าน ขนาด 200 W, 400 W (พร้อมหัวเกียร์)
ที่มีขนาดกะทัดรัดและการขนส่งที่มั่นคง
โดยการใช้เกียร์และมอเตอร์ที่มีความแข็งแรงสูงและแรงบิดสูงจากมอเตอร์ไร้แปรงถ่านใน BMU ซีรีส์ และ BLE2 ซีรีส์ ขนาดและน้ำหนักของมอเตอร์เหล่านี้จะเล็กและเบากว่าอินดักชั่นมอเตอร์สามเฟสมาก มอเตอร์และเกียร์มีระดับการป้องกัน IP66 ซึ่งให้ความต้านทานต่อสภาพแวดล้อมที่ดีเยี่ยม (ยกเว้นหัวเกียร์เกียร์ JB)
นอกจากนี้ การควบคุมแบบฟีดแบ็คทำให้สามารถขนส่งสินค้าได้ที่ความเร็วที่เสถียร ซึ่งช่วยเพิ่มความสามารถในการขนส่งของอุปกรณ์
ตัวอย่างการใช้งานเฉพาะ
หัวเกียร์ JH ขนาด 200 W, 400 W, หัวเกียร์ JB, หัวเกียร์ JV
ความเสถียรของความเร็วที่ยอดเยี่ยมทำให้การขนส่งของอุปกรณ์มีความเสถียร
การควบคุมความเร็ว (ตามภาระโหลด) มีความเสถียรที่ ±0.2%*1 .
เมื่อเปลี่ยนเป็นความเร็วรอบ จะมีการเปลี่ยนแปลงที่ ±6 รอบ/นาที ที่การตั้งค่าความเร็ว 3000 รอบ/นาที และ ±0.3 รอบ/นาที เมื่อใช้เกียร์ลดทอน 1/20
การทำงานที่เสถียรสามารถทำได้แม้ในกรณีที่ความหนืดของโหลดสูงหรือมีการเปลี่ยนแปลงของโหลด นอกจากนี้ ความเร็วยังสามารถตั้งค่าได้แบบดิจิทัลในหน่วย 1 รอบ/นาที*2.
นอกจากนี้ มอเตอร์ยังสามารถขับเคลื่อนที่ความเร็วสูงกว่าอินดักชั่นมอเตอร์สามเฟส ซึ่งช่วยเพิ่มปริมาณการผลิตของอุปกรณ์ต่อชั่วโมง
- *1
- เมื่อติดตั้งอินดักชั่นมอเตอร์สามเฟสกับอินเวอร์เตอร์ ค่าอ้างอิงคือ -15%
- *2
- การแสดงและการตั้งค่าความเร็วในหน่วยความเร็วของสายพานลำเลียง (เมตร/วินาที) ก็เป็นไปได้เช่นกัน
มอเตอร์ขนาดเล็กและเลือกหัวเกียร์ได้ทำให้มีขนาดกะทัดรัดและน้ำหนักเบา
มอเตอร์ที่มีประสิทธิภาพสูงเหล่านี้มีขนาดเล็กกว่าอินดักชั่นมอเตอร์สามเฟส แต่มีพลังงานสูงกว่า คุณสามารถเลือกจากหลากหลายผลิตภัณฑ์เกียร์ที่เหมาะสมกับการใช้งานของคุณ
โดยการใช้เกียร์เพื่อเพิ่มแรงบิด ทำให้สามารถทำให้ขนาดของอุปกรณ์เล็กและเบาลง ทำให้การติดตั้งและการเปลี่ยนมอเตอร์ทำได้ง่ายขึ้น
| ประเภทของหัวเกียร์ | หัวเกียร์เพลาขนาน | หัวเกียร์แบบติดขาตั้ง | หัวเกียร์หักศอก |
|---|---|---|---|
| หัวเกียร์ JV | หัวเกียร์ JB | หัวเกียร์ JH | |
| มุมมองภายนอก |  |
 |
 |
| คุณสมบัติ |
|
|
|
ด้วยหัวเกียร์แบบเพลากลวงตั้งฉาก ข้อต่อ ระบบสายพานและลูกรอกสามารถลดลงได้ ส่งผลให้ต้นทุนชิ้นส่วนลดลงและแรงงานในการประกอบลดลง
ประหยัดพื้นที่ได้มากขึ้นโดยการเปลี่ยนมอเตอร์จากแบบมีขาตั้งเป็นหัวเกียร์หักศอก
สามารถเลือกผลิตภัณฑ์ไดรเวอร์ได้ 2 ประเภท ตามการใช้งานของคุณ
สามารถเลือกไดรเวอร์ (ซีรีส์) ที่จะรวมกันได้ ตามเงื่อนไขที่ต้องการสำหรับอุปกรณ์
| BMU ซีรีส์ | BLE2 ซีรีส์ | |
|---|---|---|
| มุมมองภายนอก |
|
|
| ภาพรวมผลิตภัณฑ์ | มาพร้อมจอแสดงผลดิจิตอลและแป้นหมุนตั้งค่า ทำให้ใช้งานง่ายเพียงหมุนและกด เดินสายไฟได้ง่าย เพียงเชื่อมต่อมอเตอร์และไดรเวอร์ มาพร้อมกับราคาที่เข้าถึงได้ |
การสลับความเร็วผ่าน I/O จากตัวควบคุมหลักและ การตั้งค่าความเร็วผ่านแรงดันไฟฟ้า DC ก็สามารถทำได้เช่นกัน มีฟังก์ชันครบครัน เช่น ฟังก์ชันจำกัดแรงบิด การตั้งค่าและคำสั่งจากคอมพิวเตอร์ ก็สามารถทำได้เช่นกัน |
| จำนวนการตั้งค่าความเร็ว | 4 Points | 16 Points |
| วิธีการตั้งค่าความเร็ว | การตั้งค่าแบบดิจิทัล | การตั้งค่าแบบดิจิทัล การตั้งค่าแบบอนาล็อก (โพเทนชิโอมิเตอร์วัดความเร็วภายนอก/แรงดัน DC ภายนอก) |
