ตัวอย่างการลดขนาดและน้ำหนักของมอเตอร์ในระบบลำเลียงแบบโซ่
Issue
ลดขนาดและน้ำหนักของส่วนมอเตอร์ในขณะที่ยังคงแรงบิดเดิม

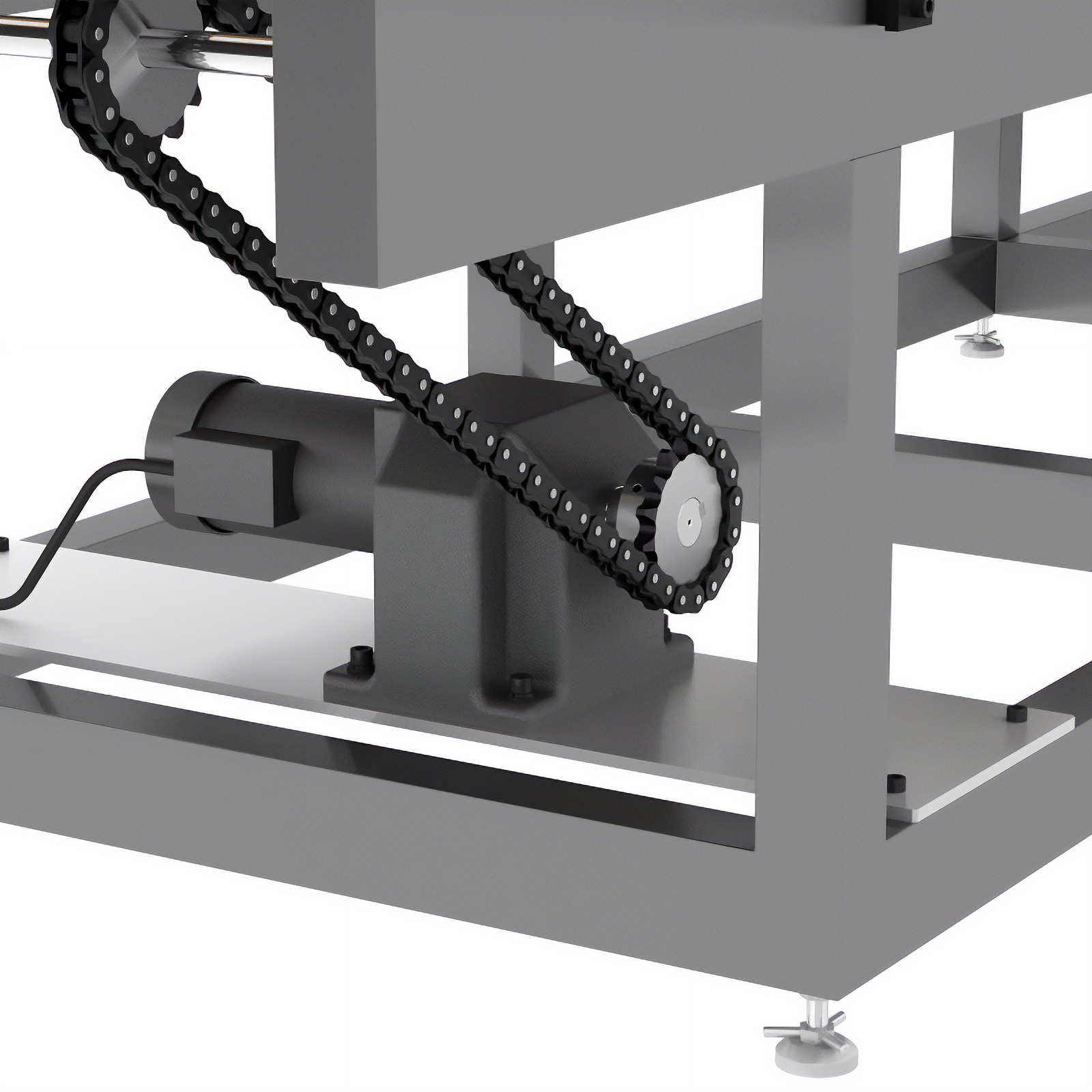

อุปกรณ์ธรรมดา
มอเตอร์เหนี่ยวนำสามเฟสที่มีกำลังไฟฟ้า 0.4 kW เชื่อมต่อกับกลไกโซ่และเฟืองเพื่อขับเคลื่อนมอเตอร์ (ใช้อินเวอร์เตอร์สำหรับการควบคุมความเร็ว)
- การใช้งาน
- การขนส่งวัตถุหนัก
ปัญหาทั่วไป
- มอเตอร์มีขนาดใหญ่และหนัก ทำให้การติดตั้งเข้ากับสายพานลำเลียงทำได้ยาก
(ต้องการลดน้ำหนัก แต่ไม่สามารถลดกำลังหรือแรงบิดของมอเตอร์ได้เนื่องจากวัตถุประสงค์ของอุปกรณ์) - มอเตอร์และหัวเกียร์รวมอยู่ในชุดเดียวกัน ทำให้มอเตอร์มีน้ำหนักมากและต้องใช้แรงงานจำนวนหนึ่งในการบำรุงรักษา
Solution
Brushless มอเตอร์ไร้แปรงถ่าน BMU ซีรีส์
พร้อมหัวเกียร์ JB (แบบติดตั้งฐาน)
สำหรับการลดขนาดและน้ำหนักในขณะที่ยังคงความเร็วและแรงบิดเดิม
มอเตอร์ไร้แปรงถ่าน BMU ซีรีส์ ขนาดกะทัดรัดและมีกำลังสูง จะช่วยให้มอเตอร์มีขนาดเล็กและน้ำหนักเบาลงได้อย่างมาก
สามารถขับเคลื่อนสายพานลำเลียงแบบโซ่สำหรับการขนส่งของหนักด้วยแรงบิดเท่าเดิมกับสายพานลำเลียงแบบเดิมได้ โดยใช้หัวเกียร์ JB ที่มีความแข็งแรงสูงและแรงบิดสูงสุดที่ยอมรับได้

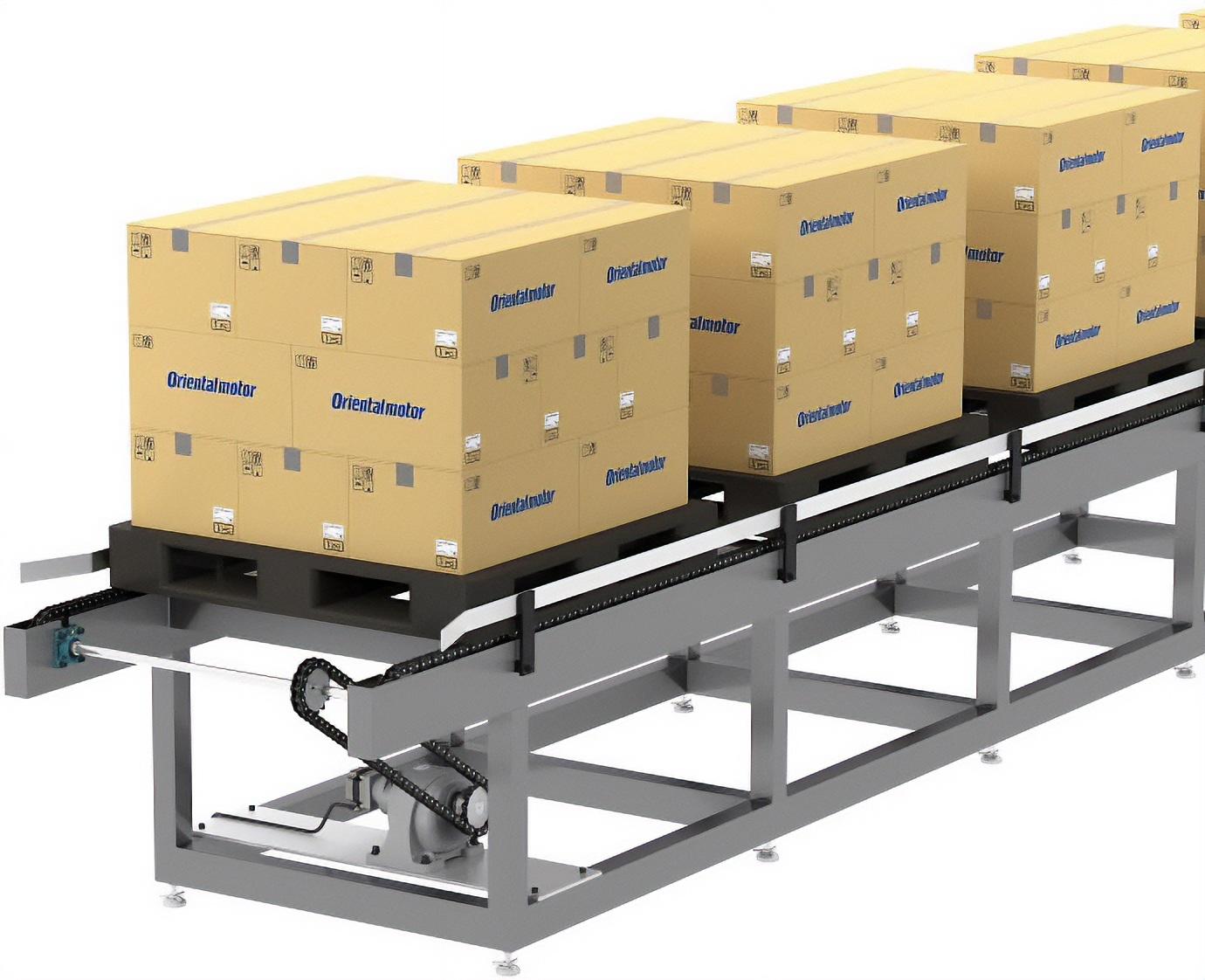

Specific ตัวอย่างการใช้งานเฉพาะ
ดูวิดีโอเพื่อดูการทำงานของอุปกรณ์
- ใช้หัวเกียร์ JB ซึ่งเป็นหัวเกียร์แบบติดตั้งฐานที่มีความแข็งแรงสูงและแรงบิดสูงสุดที่ยอมรับได้
- ประสิทธิภาพของมอเตอร์ รวมถึงแรงบิด เท่าเดิมหรือดีขึ้น แต่มีขนาดเล็กและน้ำหนักเบากว่า
- รูปทรงของหัวเกียร์แบบติดตั้งขาถูกออกแบบมาเพื่อการติดตั้งบนอุปกรณ์ได้อย่างรวดเร็ว
การลดขนาดและน้ำหนักขอมอเตอร์
เมื่อเปรียบเทียบกับประสิทธิภาพที่เทียบเท่ากัน พบว่าสามารถลดน้ำหนักลงได้ 18.4 กิโลกรัม และลดความยาวรวมลงได้ 121 มิลลิเมตร

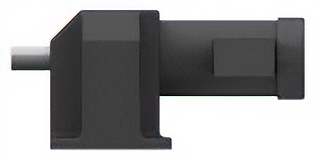

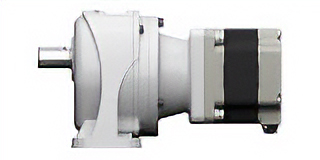

| General Three-Phase Induction Motor | BMU Series JB Gearheads | |
|---|---|---|
| Motor Appearance |  |
 |
| Output Power | 0.4 kW | 0.4 kW |
| Gear Type | Foot mount type | Foot mount type |
| Gear Ratio | 295 | 600 |
| Gearhead Output Shaft’s Permissible Torque |
580 N·m (0.593 ~ 2.9 r/min) |
583 N·m (0.13 ~ 2.5 r/min) |
| Mass | 37 kg | 18.6 kg 18.4 kg reduction |
| Overall Length | 507 mm | 386 mm 121 mm reduction |
มอเตอร์และหัวเกียร์สามารถแยกออกจากกันได้
เนื่องจากเกียร์เฮดและมอเตอร์สามารถถอดแยกออกจากกันได้ จึงสามารถทำมอเตอร์ให้มีน้ำหนักเบาลงได้มากยิ่งขึ้น ทำให้ลดภาระในการบำรุงรักษาได้
นอกจากนี้ยังมีความยืดหยุ่น เช่น สามารถเปลี่ยนเฉพาะมอเตอร์โดยปล่อยให้เกียร์หัวติดกับสายพานลำเลียงไว้

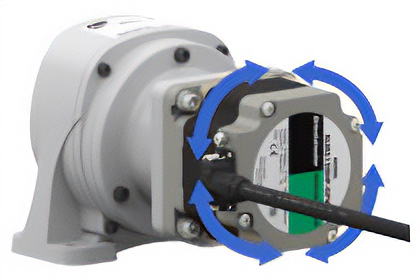

ตำแหน่งของการเชื่อมต่อของมอเตอร์สามารถปรับเปลี่ยนได้ 90 องศา
ทิศทางการดึงสายเคเบิลสามารถปรับได้เพื่อความสะดวกในการเดินสายไฟสำหรับการบำรุงรักษา
-
สำหรับมอเตอร์ BMU ซีรีส์ หัวเกียร์ JB กำลัง 0.4 กิโลวัตต์ อัตราทดเกียร์ 1/600 -
ทิศทางการดึงสายเคเบิลสามารถปรับเปลี่ยนได้ 90 องศา
