กรณีศึกษาเกี่ยวกับการลดขนาดของเครื่องจ่าย (อุปกรณ์เติม)
Issue
การลดขนาดอุปกรณ์

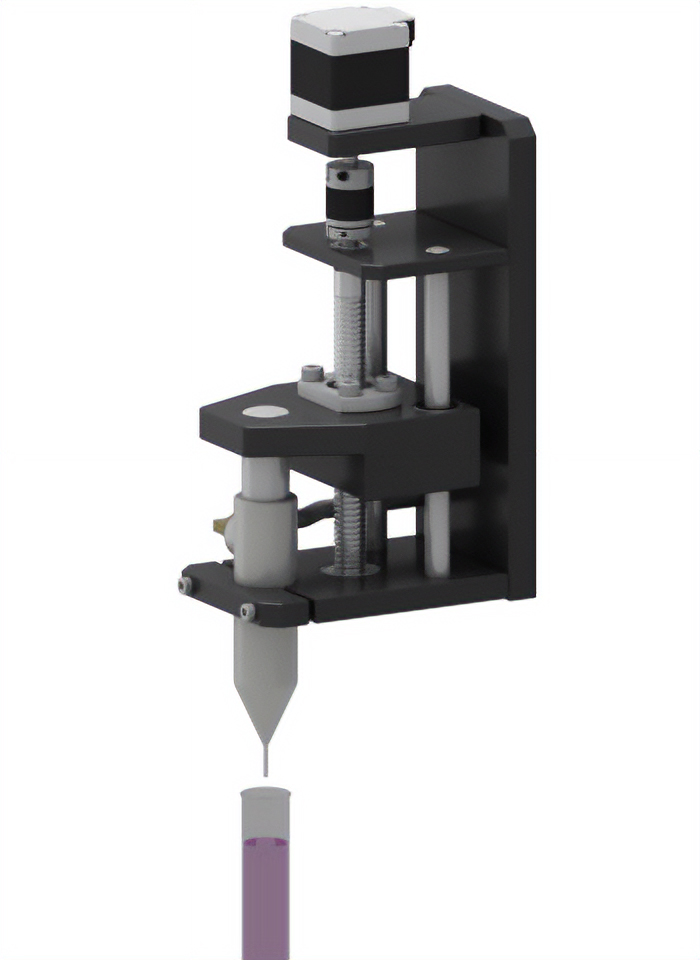

อุปกรณ์ธรรมดา
อุปกรณ์ที่มีกลไกที่ทำขึ้นเองซึ่งใช้มอเตอร์สเต็ปเปอร์และบอลสกรูในการปล่อยของเหลวในปริมาณที่คงที่และแม่นยำสูง
- การใช้งาน
- การจ่ายสารละลาย สี กาว ฯลฯ
ปัญหาทั่วไป
- มีพื้นที่ติดตั้งจำกัดสำหรับหัวฉีดการใช้งาน และกลไกที่ทำขึ้นเองไม่สามารถติดตั้งได้อีกต่อไป
Solution
กระบอกไฟฟ้าขนาดกะทัดรัด DR ซีรีส์
มอเตอร์และสกรูลูกบอลแบบรวมเพื่อประหยัดพื้นที่
การใช้กระบอกไฟฟ้าขนาดกะทัดรัด DR ซีรีส์ ซึ่งรวมมอเตอร์สเต็ปเปอร์และสกรูลูกบอลเข้าไว้ด้วยกัน ทำให้สามารถออกแบบความยาวรวมของอุปกรณ์ให้สั้นกว่าการใช้กลไกที่ทำขึ้นเองได้

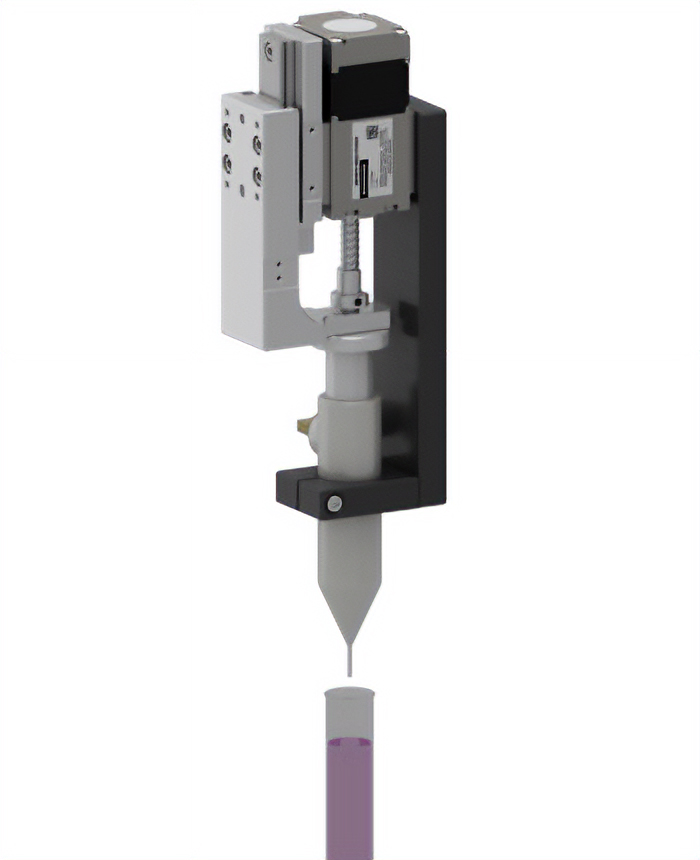

ตัวอย่างการใช้งานเฉพาะ

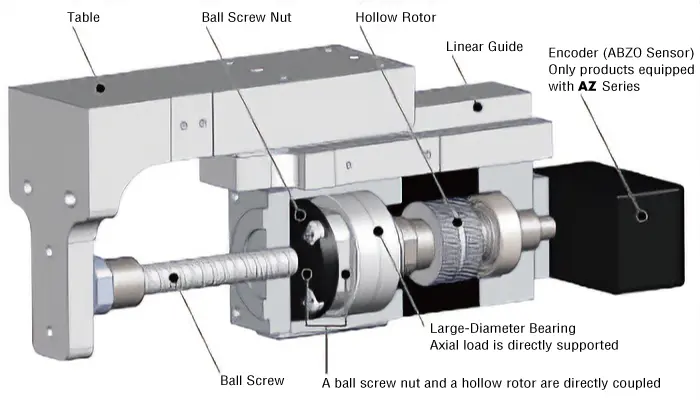

ขนาดหน้าแปลน 28 มม. ตัวเครื่องขนาดกะทัดรัด
รวมโรเตอร์กลวงและน็อตบอลสกรูเข้าด้วยกัน และมีโครงสร้างที่บรรจุบอลสกรูไว้ในส่วนมอเตอร์ ทำให้ผลิตภัณฑ์นี้มีขนาดเล็กมาก
- *ภาพการออกแบบโครงสร้างข้างต้นเป็นเพียงตัวอย่าง
ละเว้นพื้นที่ที่จัดสรรไว้สำหรับการเชื่อมต่อส่วนประกอบ
เนื่องจากไม่จำเป็นต้องใช้ส่วนประกอบการเชื่อมต่อเช่น ลิเนียร์ไกด์และการเชื่อมต่ออื่น ๆ อีกต่อไป อุปกรณ์ทั้งหมดจึงสามารถทำให้มีขนาดเล็กลง
[ตัวอย่างการจัดระบบของกรณีที่โหลดถูกขับเคลื่อนด้วยการเคลื่อนที่เดียวกัน]
| Configuration Number of Parts |
Configuration Image | Parts Used | |
|---|---|---|---|
| When Homemade | 9 Points |
|
① Mounting plate, ② Transfer table, ③ Linear guide, ④ Coupling, ⑤ Fixed side block, ⑥ Ball screw, ⑦ Fixed side bearing, ⑧ Support side block, ⑨ Support side bearing |
| When Using DR Series Table Type |
1 Point |
|
① Mounting plate |
สามารถติดตั้งได้ตามพื้นที่ติดตั้ง
DR ซีรีส์ มีวิธีการติดตั้งที่หลากหลายให้เลือกใช้ คุณสามารถเลือกวิธีการติดตั้งที่ช่วยให้ใช้พื้นที่ติดตั้งที่จำกัดได้อย่างมีประสิทธิภาพสูงสุด
เมื่อมีการใช้งานหลายหน่วย สามารถติดตั้งใกล้ชิดกันได้ มันยังช่วยประหยัดพื้นที่ในแง่ของความกว้างของอุปกรณ์อีกด้วย
[ตัวอย่างการติดตั้งสำหรับประเภทโต๊ะและประเภทแท่ง]
| Front Mounting | Side Mounting | Installation with Flange (Table type only) |
Mounting With a Foot Mounting Plate |
|---|---|---|---|
 |
 |
 |
 |
- *วัสดุ: อลูมิเนียม, การบำบัดพื้นผิว: ไม่มี

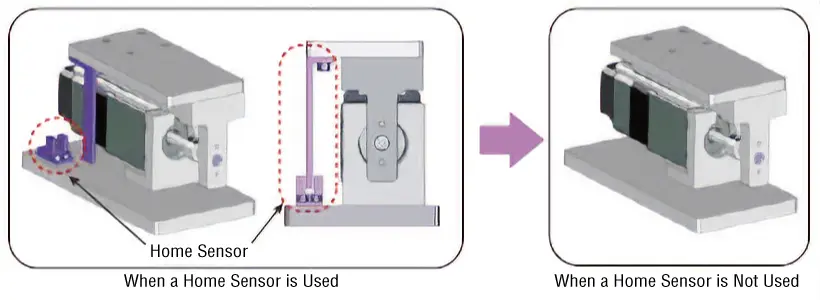

กำจัดพื้นที่ติดตั้งและการเดินสายสำหรับเซ็นเซอร์โฮม
สำหรับ αSTEP AZ ซีรี่ส์ ที่ติดตั้ง* ข้อมูลตำแหน่งจะถูกตรวจจับและจัดการโดยเอ็นโคเดอร์เชิงกลแบบสัมบูรณ์ ซึ่งช่วยกำจัดความจำเป็นในการใช้เซ็นเซอร์โฮมในด้านกลไก นอกจากการลดพื้นที่ติดตั้งสำหรับเซ็นเซอร์แล้ว ยังสามารถละเว้นการเดินสายเซ็นเซอร์ได้อีกด้วย
- *DR ซีรี่ส์ ประกอบด้วยประเภทที่ติดตั้ง αSTEP AZ ซีรี่ส์ และประเภทที่ติดตั้ง PKP ซีรี่ส์ โปรดตรวจสอบรายละเอียดในหน้าผลิตภัณฑ์
