กรณีศึกษาของเครื่องจักรที่ใช้ยกและขนย้าย (Lifting Equipment) ที่สามารถบรรทุกของหนักได้มากขึ้น และใช้พื้นที่น้อยลง

เพิ่มน้ำหนักบรรทุก

อุปกรณ์ธรรมดา

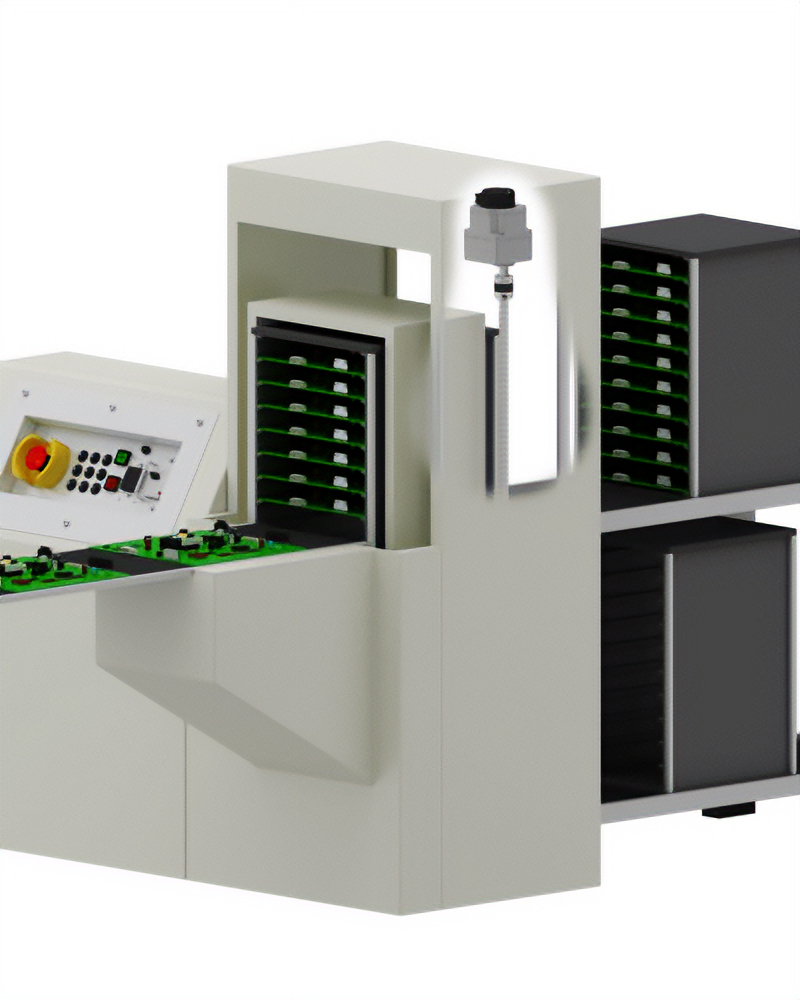

อุปกรณ์ยกที่ใช้หลักการทำงานของบอลสกรูและมอเตอร์ควบคุมตำแหน่ง

การใช้งาน

การลำเลียงวัสดุในภาชนะบรรจุแบบถังในแนวตั้ง

ปัญหาทั่วไป

• เพื่อเพิ่มโหลด จำเป็นต้องขยายขนาดของมอเตอร์และประเมินส่วนประกอบของกลไก เช่น ไกด์ (รางนำทาง)
• อาจไม่สามารถติดตั้งอุปกรณ์ที่ปรับปรุงใหม่ได้เนื่องจากไม่มีพื้นที่

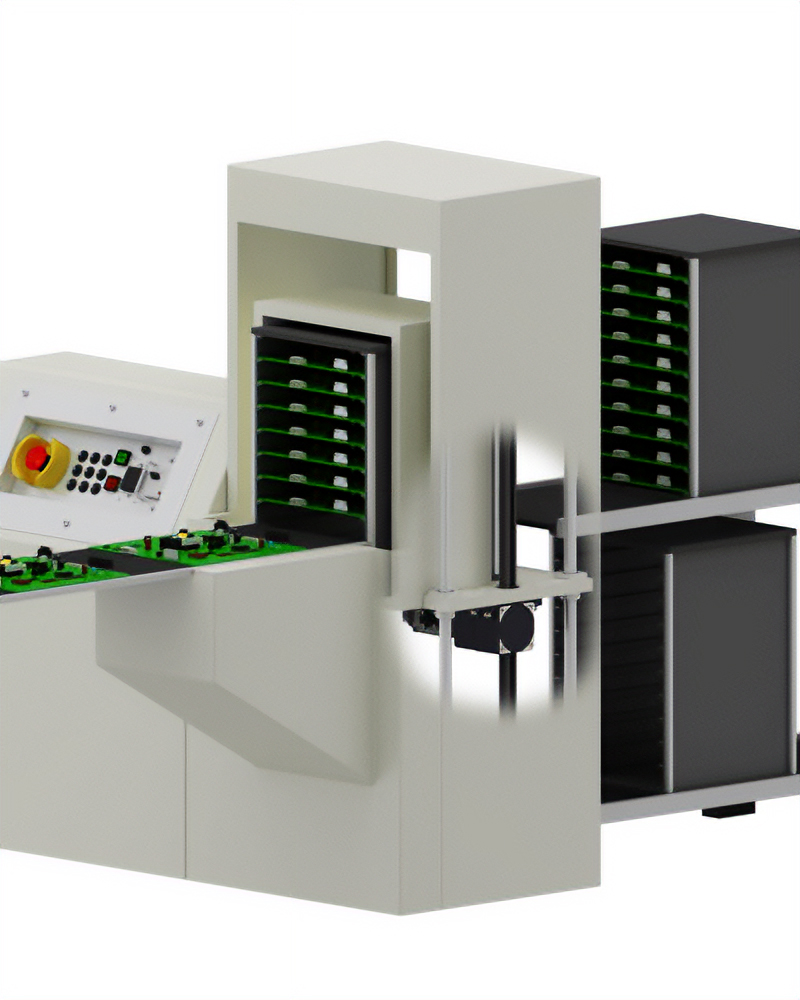

ระบบแร็คแอนด์พิเนียน L ซีรีส์
ที่ติดตั้ง αSTEP AZ ซีรีส์
สามารถยกวัตถุในแนวตั้งที่มีน้ำหนักสูงสุด 100 กิโลกรัม

L ซีรีส์ ซึ่งรวมมอเตอร์กำหนดตำแหน่งไว้ในกลไกแบบแร็คแอนด์พิเนียนซึ่งมีมวลขนย้ายขนาดใหญ่ สามารถบรรทุกของหนักได้สูงสุดถึง 100 กิโลกรัม

ตัวอย่างการใช้งานเฉพาะ

สามารถขนส่งได้สูงสุด 100 กิโลกรัม โดยมีขนาดการติดตั้งที่ 80 มม.

แม้ว่ากลไกการเคลื่อนที่เชิงเส้นของ L ซีรี่ส์ จะมีการออกแบบที่กะทัดรัด แต่ก็สามารถขนส่งโหลดขนาดใหญ่ได้เนื่องจากการประมวลผลที่มีความแข็งแรงสูง

ถ้าการติดตั้งไม่คำนึงถึงแรงบิด มวลที่สามารถขนส่งได้ก็สามารถขนส่งได้ตามเดิม

ช่วยประหยัดพื้นที่ได้มากกว่าการใช้ระบบบอลสกรู และยังขนส่งของหนักได้มากขึ้น

ผลิตภัณฑ์ที่มีกลไกแร็คแอนด์พิเนียนสามารถเคลื่อนที่ตัวเครื่องได้เอง หากปลายทั้งสองด้านของแร็คถูกยึดไว้
ซึ่งช่วยลดความจำเป็นในการใช้มอเตอร์และชิ้นส่วนเชื่อมต่อที่ยื่นออกมา ทำให้ประหยัดพื้นที่ได้มากกว่ากลไกบอลสกรู

[ตัวอย่างการออกแบบระบบที่ทำให้โหลดเคลื่อนที่ไปในระยะทางเท่ากันพร้อมกัน]

	สำหรับกลไกบอลสกรู	สำหรับ L ซีรีส์
จำนวนส่วนประกอบ	8 Points	2 Points
มุมมองภายนอก

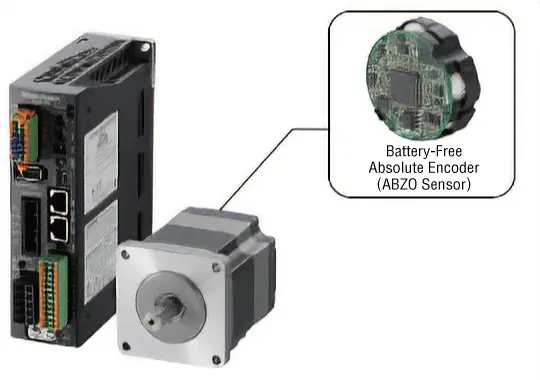

ไม่จำเป็นต้องใช้เซนเซอร์โฮมหรือลิมิตเซนเซอร์ และมีการเดินสายที่เรียบร้อย

มอเตอร์ αSTEP AZ ซีรีส์ ที่ใช้ในส่วนของมอเตอร์ มาพร้อมกับตัวแอปโซลูทเอ็นโค๊ดเดอร์ ซึ่งสามารถตรวจจับตำแหน่งที่แน่นอนตลอดช่วงการเคลื่อนที่ของ L ซีรีส์ ได้ทำให้ไม่จำเป็นต้องจัดการพิกัดตำแหน่งผ่านเซนเซอร์ภายนอก
การลดการเดินสายช่วยเพิ่มความอิสระในการออกแบบการจัดวางตู้ควบคุม และคาดว่าจะช่วยประหยัดพื้นที่ได้มากยิ่งขึ้น
