กรณีศึกษาของการปรับปรุงความแม่นยำของปริมาตรด้วยกระบอกฉีดยา

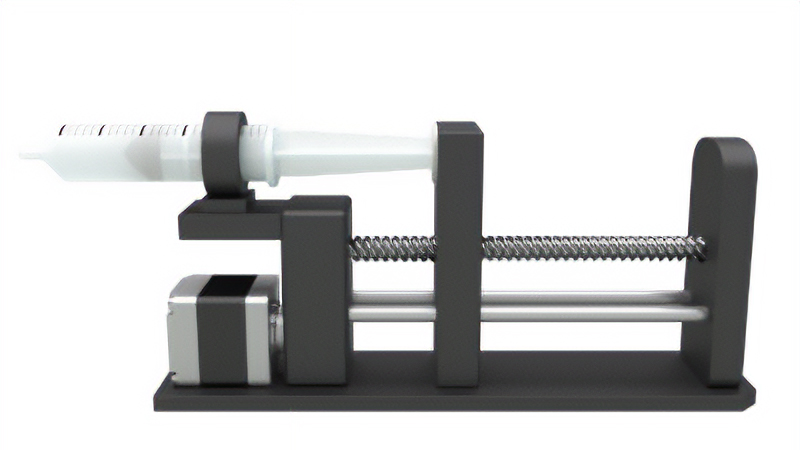

การปรับปรุงความแม่นยำของปริมาณการจ่าย

อุปกรณ์ธรรมดา

• ใช้ในการใช้งานจ่ายของเหลว เช่น เลือดและสารละลายเคมี
• ขับเคลื่อนด้วยมอเตอร์สเต็ปเปอร์ 2 เฟสที่มีมุมขั้นพื้นฐาน 1.8˚ หรือมอเตอร์สเต็ปเปอร์ 5 เฟสที่มีมุมขั้นพื้นฐาน 0.72˚ ร่วมกับสกรูลูกปืนและกลไกอื่น ๆ

ปัญหาทั่วไป

• ปริมาณของเหลวที่อาจแตกต่างกันไป
• แม้ว่าจะเป็นไปได้ที่จะปรับปรุงโดยการเปลี่ยนแปลงกลไก แต่ก็ต้องการหลีกเลี่ยงการเปลี่ยนแปลงขนาดของชิ้นส่วนกลไกหรือมอเตอร์ให้มากที่สุดเท่าที่จะทำได้

PKP ซีรี่ส์ประเภทความละเอียดสูง
ทนต่อแรงเสียดทานและให้การตำแหน่งที่แม่นยำสูง
ช่วยเพิ่มความแม่นยำของปริมาณการจ่าย

สเต็ปเปอร์มอเตอร์ PKP ซีรี่ส์ แบบความละเอียดสูง ทนทานต่อแรงเสียดทานและให้ตำแหน่งที่แม่นยำสูงช่วยเพิ่มความแม่นยำของปริมาณการจ่ายในปั๊มแบบเข็มฉีดยา เป็นต้น

ตัวอย่างการใช้งานเฉพาะ

โครงสร้างทนทานต่อแรงเสียดสี

ประเภทความละเอียดสูงเป็นมอเตอร์ที่มีมุมขั้นพื้นฐาน 0.9˚ สำหรับ 2 เฟส และ 0.36˚ สำหรับ 5 เฟส เมื่อเปรียบเทียบกับประเภทมาตรฐาน โรเตอร์มีฟันมากกว่าสองเท่า ดังนั้น มุมการเคลื่อนที่ภายใต้แรงเสียดทานจึงลดลง ปั๊มทำงานได้อย่างเสถียรแม้ในแอปพลิเคชันเช่นปั๊มฉีดยาที่ต้องเผชิญกับแรงเสียดทานอย่างต่อเนื่อง ซึ่งช่วยเพิ่มความแม่นยำของปริมาณการจ่าย

ชมวิดีโอเพื่อดูคุณสมบัติและตัวอย่างการใช้งาน

การเปรียบเทียบมุมการกระจัดเนื่องจากแรงเสียดทาน (ค่าอ้างอิง)
