ข้อเสนอการใช้มอเตอร์เพื่อแก้ไขปัญหาสายพานลำเลียง
มอเตอร์ไร้แปรงถ่านเพิ่มประสิทธิภาพให้กับสายพานลำเลียงขนส่ง
แม้ว่าจะมีการใช้อินดักชั่นมอเตอร์และอินเวอร์เตอร์ร่วมกันหลายแบบในสายพานลำเลียง แต่ทางเลือกใหม่ที่เรียกว่า "มอเตอร์ไร้แปรงถ่าน" กำลังเกิดขึ้น ขอแนะนำวิธีการใช้มอเตอร์ไร้แปรงถ่านเพื่อสร้างคุณค่าใหม่ๆ ให้กับสายพานลำเลียง
บรรลุสายพานลำเลียงขนาดเล็ก ประหยัดพื้นที่และมีน้ำหนักเบา
ต่อไปนี้คือตัวอย่างการใช้งานที่ใช้ประโยชน์จากคุณลักษณะ "เล็ก บาง น้ำหนักเบา และกำลังสูง" ของมอเตอร์ไร้แปรงถ่าน

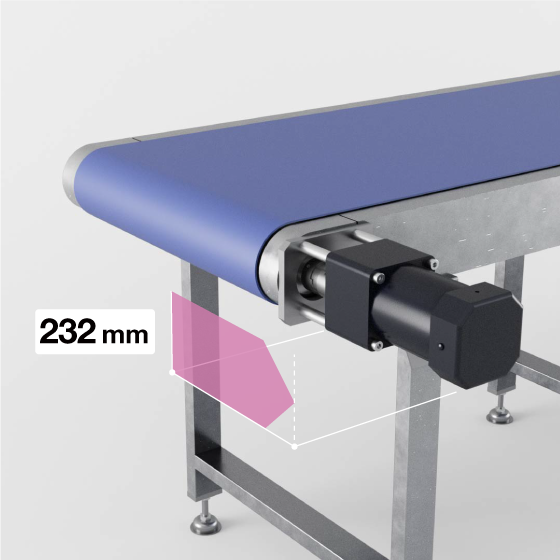

เนื่องจากพื้นที่ติดตั้งมีจำกัด จึงจำเป็นต้องลดส่วนที่ยื่นออกมาด้านข้างของสายพานลำเลียง
เมื่อเปรียบเทียบกับมอเตอร์เหนี่ยวนำที่มีแรงบิดและขนาดเฟรมเท่ากัน มอเตอร์ไร้แปรงถ่านจะมีข้อดีดังต่อไปนี้

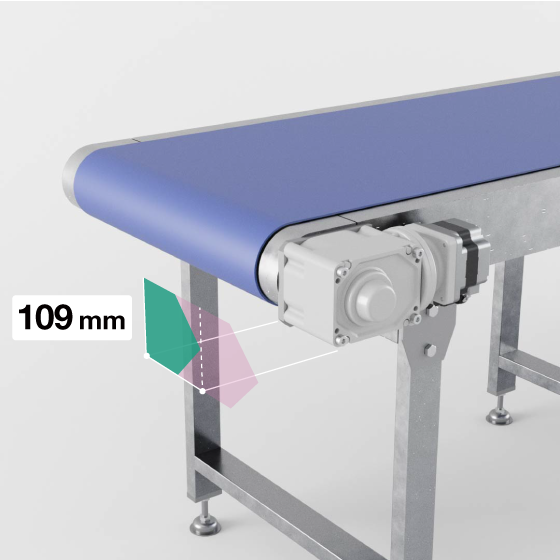

- การยื่นออกมาของมอเตอร์ลดลงประมาณ 50 % (232 มม. → 109 มม.)
- เนื่องจากหัวเกียร์มีโครงสร้างเพลากลวง จึงสามารถตัดส่วนที่ยื่นออกมาจากส่วนประกอบต่างๆ เช่น ข้อต่อได้
| ตัวอย่างการทำงาน | สายพานลำเลียง | |
|---|---|---|
| ประเภทมอเตอร์ | อินดักชั่นมอเตอร์ |
มอเตอร์ไร้แปรงถ่าน |
| ข้อมูลจำเพาะมอเตอร์ / ชื่อผลิตภัณฑ์ | มอเตอร์: กำลังขับ 200 วัตต์ หัวเกียร์: อัตราทดเกียร์ 25 |
มอเตอร์: BLM5200HPK (กำลังขับ 200 วัตต์) หัวเกียร์: 5XH50S (อัตราทดเกียร์ 50) |

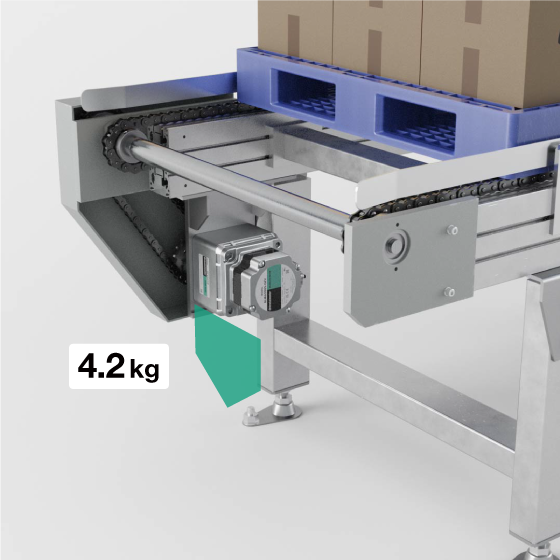

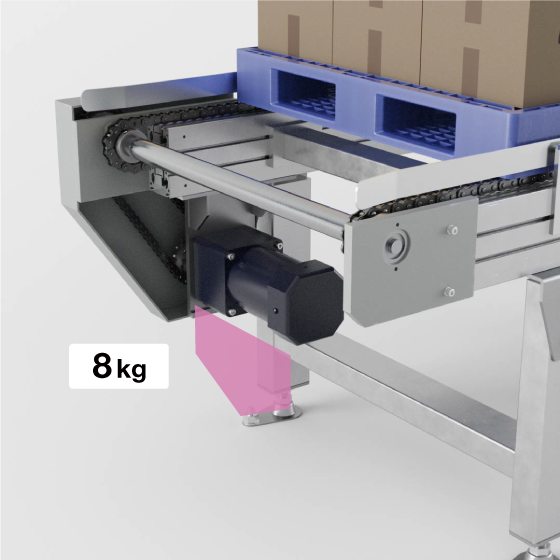

มอเตอร์หนักทำให้การประกอบและการบำรุงรักษาสายพานลำเลียงเป็นเรื่องยาก
เมื่อเปรียบเทียบกับอินดักชั่นมอเตอร์ที่มีแรงบิดและขนาดหน้าแปลนเท่ากัน มอเตอร์ไร้แปรงถ่านจะมีข้อดีดังต่อไปนี้
- ลดมวลมอเตอร์ลงประมาณ 50 % (8 kg → 4.2 kg)
- ลดภาระให้กับผู้ปฏิบัติงาน
| ตัวอย่างการทำงาน | สายพานลำเลียงโซ่ | |
|---|---|---|
| ประเภทมอเตอร์ | อินดักชั่นมอเตอร์ |
มอเตอร์ไร้แปรงถ่าน |
| ข้อมูลจำเพาะมอเตอร์ / ชื่อผลิตภัณฑ์ | มอเตอร์: กำลังขับ 200 วัตต์ หัวเกียร์: อัตราทดเกียร์ 25 |
มอเตอร์: BLM6200S-GFV (กำลังขับ 200 วัตต์) หัวเกียร์: GFV6G50（อัตราทดเกียร์ 50) |

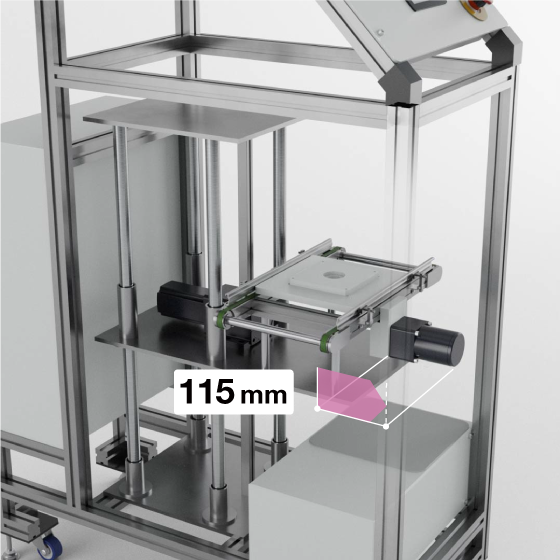

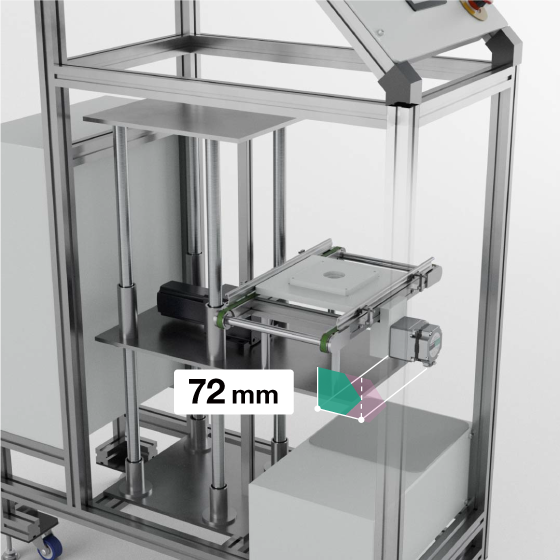

การรวมสายพานลำเลียงเข้ากับอุปกรณ์ขนาดเล็ก
เมื่อเปรียบเทียบกับอินดักชั่นมอเตอร์ที่มีแรงบิดและขนาดหน้าแปลนเท่ากัน มอเตอร์ไร้แปรงถ่านจะมีข้อดีดังต่อไปนี้
- การยื่นออกมาของมอเตอร์ลดลงประมาณ 40 % (115 มม. → 72 มม.)
- มีส่วนช่วยในการย่อขนาดอุปกรณ์และลดพื้นที่
| ตัวอย่างการทำงาน | สายพานลำเลียง x อุปกรณ์ฝังตัว | |
|---|---|---|
| ประเภทมอเตอร์ | อินดักชั่นมอเตอร์ |
มอเตอร์ไร้แปรงถ่าน |
| ข้อมูลจำเพาะมอเตอร์ / ชื่อผลิตภัณฑ์ | มอเตอร์: กำลังขับ 6 วัตต์ หัวเกียร์: อัตราทดเกียร์ 25 | มอเตอร์: BLM230-GFV2 (กำลังขับ 30 วัตต์) หัวเกียร์: GFV2G10（อัตราทดเกียร์ 10) |
ข้อมูลทางเทคนิคของมอเตอร์ไร้แปรงถ่าน1
มอเตอร์ไร้แปรงถ่านใช้แม่เหล็กถาวรสำหรับโรเตอร์ ทำให้มีขนาดเล็ก บาง น้ำหนักเบา และมีกำลังสูงกว่าอินดักชั่นมอเตอร์
รักษาความเร็วของสายพานลำเลียงให้คงที่
นี่คือตัวอย่างการใช้งานที่ใช้ประโยชน์จากคุณลักษณะ "เสถียรภาพความเร็วที่ยอดเยี่ยม" ของมอเตอร์แบบไร้แปรงถ่าน

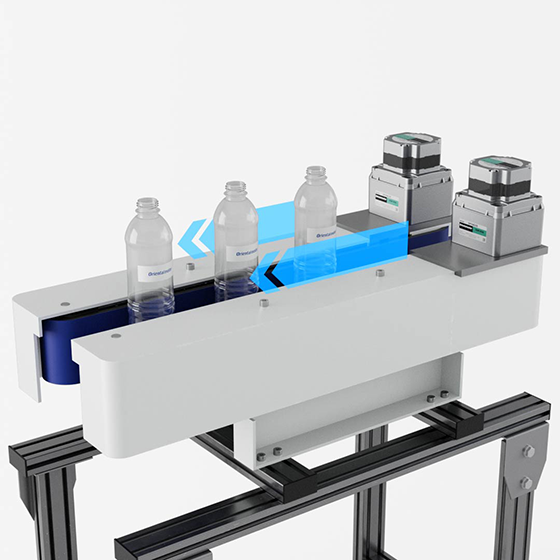

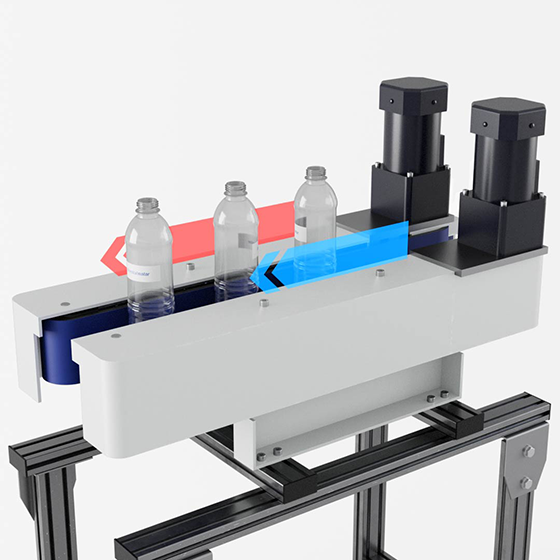

ตำแหน่งการพิมพ์และการติดฉลากแตกต่างกันเนื่องจากความแตกต่างของความเร็วระหว่างสายพานด้านซ้ายและด้านขวา
เมื่อเปรียบเทียบกับอินดักชั่นมอเตอร์ที่มีแรงบิดและขนาดหน้าแปลนเท่ากัน มอเตอร์ไร้แปรงถ่านจะมีข้อดีดังต่อไปนี้
- ลดความแตกต่างของความเร็วระหว่างสายพานซ้ายและขวา
- ปรับปรุงคุณภาพการพิมพ์และตำแหน่งการใช้งานฉลาก
| ตัวอย่างการทำงาน | สายพานลำเลียงด้านข้าง | |
|---|---|---|
| ประเภทมอเตอร์ | อินดักชั่นมอเตอร์ |
มอเตอร์ไร้แปรงถ่าน |
| ข้อมูลจำเพาะมอเตอร์ / ชื่อผลิตภัณฑ์ | มอเตอร์: กำลังขับ 200 วัตต์ หัวเกียร์: อัตราทดเกียร์ 25 |
มอเตอร์: BLM6200S-GFV (กำลังขับ 200 วัตต์) หัวเกียร์: GFV6G50（อัตราทดเกียร์ 50) |

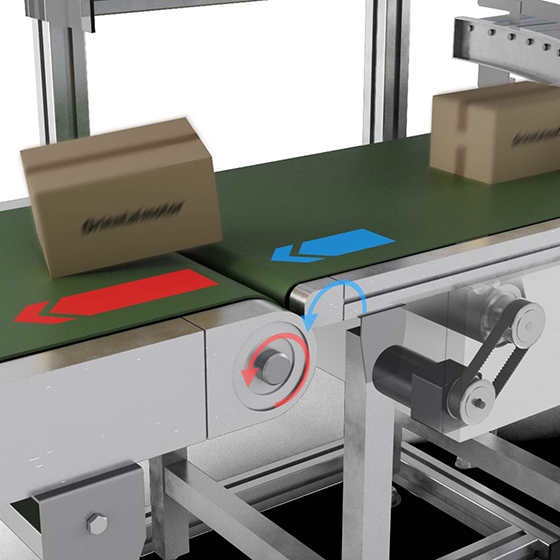

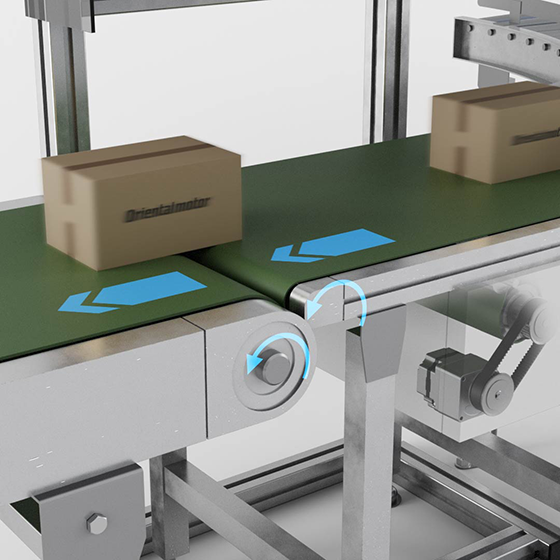

การไหลของชิ้นงานถูกขัดจังหวะที่ส่วนส่งมอบสายพานลำเลียง
เมื่อเปรียบเทียบกับอินดักชั่นมอเตอร์ที่มีแรงบิดและขนาดหน้าแปลนเท่ากัน มอเตอร์ไร้แปรงถ่านจะมีข้อดีดังต่อไปนี้
- ลดความแตกต่างของความเร็วระหว่างสายพานก่อนและหลังการขนส่งชิ้นงาน
- การถ่ายโอนชิ้นงานที่ราบรื่นยิ่งขึ้นช่วยเพิ่มผลผลิต
| ตัวอย่างการทำงาน | สายพานลำเลียง x การเชื่อมต่อการขนส่ง | |
|---|---|---|
| ประเภทมอเตอร์ | อินดักชั่นมอเตอร์ |
มอเตอร์ไร้แปรงถ่าน |
| ข้อมูลจำเพาะมอเตอร์ / ชื่อผลิตภัณฑ์ | มอเตอร์: กำลังขับ 6 วัตต์ หัวเกียร์: อัตราทดเกียร์ 25 |
มอเตอร์: BLM230-GFV2 (กำลังขับ 30 วัตต์) หัวเกียร์: GFV2G10（อัตราทดเกียร์ 10) |
ข้อมูลทางเทคนิคของมอเตอร์ไร้แปรงถ่าน 2
มอเตอร์ไร้แปรงถ่านจะเปรียบเทียบความเร็วคำสั่งกับความเร็วในการตรวจจับ และควบคุมส่วนต่างให้เป็นศูนย์ ส่งผลให้มีความเสถียรของความเร็วสูง ความเร็วจะคงที่แม้ในขณะที่โหลดของมอเตอร์มีความผันผวน การควบคุมความเร็วเทียบกับโหลดจะเป็นดังนี้
| มอเตอร์ไร้แปรงถ่าน BMU ซีรี่ส์ |
อินดักชั่นมอเตอร์ +ทั่วไป-วัตถุประสงค์ของอินเวอร์เตอร์ (ควบคุท V/f) |
|---|---|
| ±0.2 % | ประมาณ -10 % (ค่าอ้างอิง) |
ลดการใช้พลังงานของสายพานลำเลียง
มอเตอร์ไร้แปรงถ่านมีประสิทธิภาพมากกว่าอินดักชั่นมอเตอร์ เนื่องจากใช้แม่เหล็กถาวรในโรเตอร์ ดังนั้นจึงสามารถลดการใช้พลังงานและการปล่อยก๊าซคาร์บอนไดออกไซด์ได้
การใช้สายพานลำเลียงในเครื่องจักรอาหาร

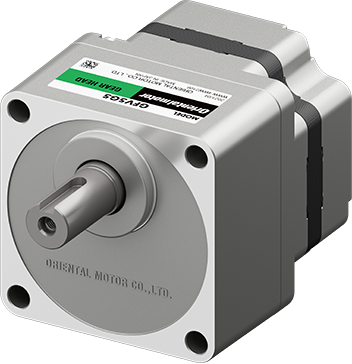

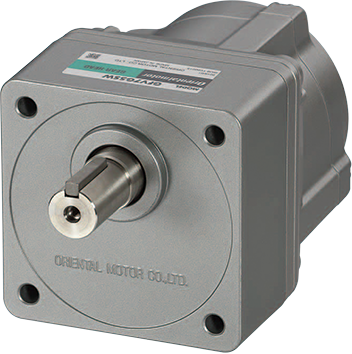

มีทั้งมอเตอร์กันน้ำ กันฝุ่น ตามมาตรฐาน IP67 และมอเตอร์ที่ใช้สารหล่อลื่น H1 มาพร้อมข้อดีมากมาย เช่น ทนทานต่อน้ำและฝุ่น ทนทานต่อสนิม และความปลอดภัยต่อร่างกายมนุษย์
กลุ่มผลิตภัณฑ์มอเตอร์ไร้แปรงถ่านที่แนะนำสำหรับสายพานลำเลียง

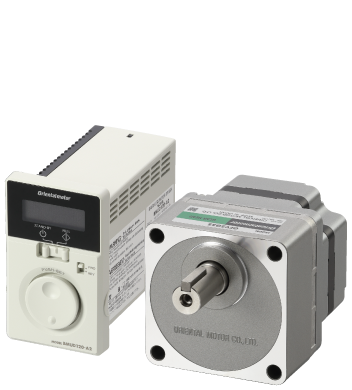

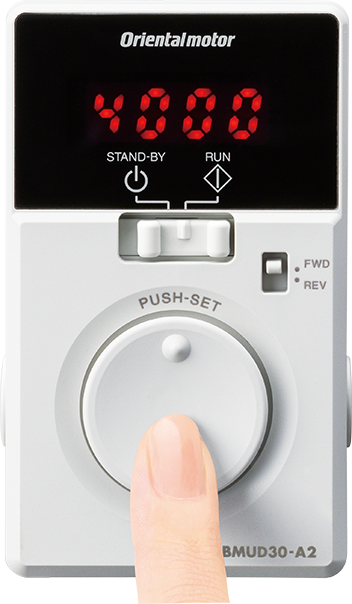

| ซีรี่ส์ | BMU ซีรี่ส์ |

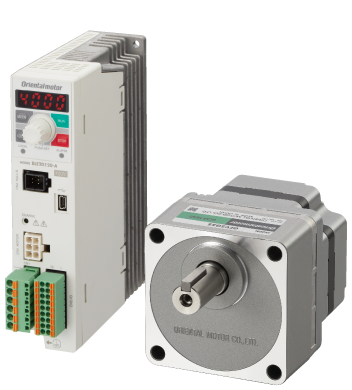

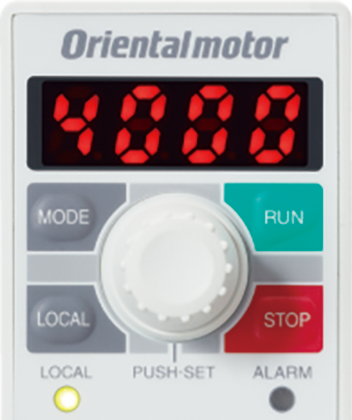

BLE2 ซีรี่ส์ |

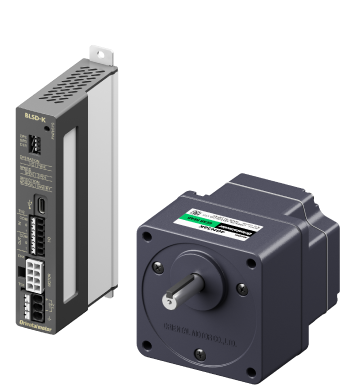

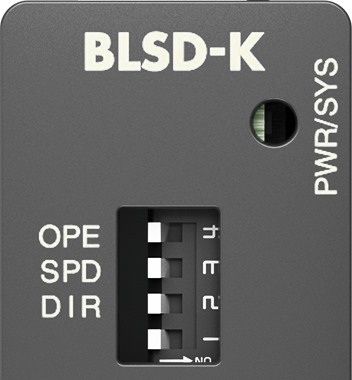

BLS ซีรี่ส์ |
|---|---|---|---|
| คุณสมบัติเด่น |
|
|
|
| กำลังขับ | 30 วัตต์~400 วัตต์ | 25 วัตต์~120 วัตต์ | |
| ข้อมูลจำเพาะแหล่งจ่ายไฟอินพุต | แหล่งจ่ายไฟ AC | แหล่งจ่ายไฟ DC | |
| การควบคุมความเร็ว (โหลด) |
±0.2 % | ||
| ช่วงการควบคุมความเร็ว | 80~4000 รอบ/นาที | 100~4000 รอบ/นาที | |
| ประเภทมอเตอร์ | หัวเกียร์เพลาขนาน หัวเกียร์หักศอก หัวเกียร์เพลากลวง เพลากลม (ไม่มีหัวเกียร์) กันน้ำและกันฝุ่น น้ำมันหล่อลื่นเกรดอาหาร H1 ที่รองรับ |
หัวเกียร์เพลาขนาน หัวเกียร์เพลากลวง เพลากลม (ไม่มีหัวเกียร์) |
|
