ไดร์เวอร์ขนาดเล็ก AZ ซีรี่ส์ สำหรับประหยัดพื้นที่ในเครื่องบรรจุภัณฑ์อาหาร

ปัญหา: ระบบอัตโนมัติและการลดขนาดของอุปกรณ์บรรจุภัณฑ์อาหาร

ปัญหา/คำขอที่มีอยู่

• ในการพัฒนาเครื่องจักรบรรจุภัณฑ์อาหารรุ่นใหม่ เราต้องการทำให้กระบวนการทำงานด้วยมือเป็นระบบอัตโนมัติ
• เมื่อกระบวนการต่างๆ ถูกทำให้เป็นระบบอัตโนมัติมากขึ้น จำนวนแกนการทำงานก็จะเพิ่มขึ้น ทำให้ต้องใช้พื้นที่ตู้ควบคุมเพิ่มเติม
• เซอร์โวมอเตอร์ที่ใช้ในอุปกรณ์ปัจจุบันมีขนาดตัวขับใหญ่ และไม่มีพื้นที่เหลือสำหรับเพิ่มจำนวนแกน

วิธีแก้ปัญหา: ประหยัดพื้นที่ด้วยไดรเวอร์ขนาดเล็ก αSTEP AZ ซีรี่ส์

ในการพัฒนาเครื่องจักรบรรจุภัณฑ์อาหาร สิ่งสำคัญคือการแก้ปัญหาการขาดแคลนแรงงานโดยการเพิ่มจำนวนกระบวนการที่สามารถทำให้เป็นอัตโนมัติได้ และการประหยัดพื้นที่บนอุปกรณ์ อย่างไรก็ตาม หากเพิ่มจำนวนกระบวนการอัตโนมัติ จำนวนแกนหมุนก็คาดว่าจะเพิ่มขึ้น และเครื่องจักรก็จะใหญ่ขึ้นตามไปด้วย
ไดร์เวอร์ขนาดเล็ก αSTEP AZ ซีรี่ส์ ช่วยให้สามารถทำงานอัตโนมัติในกระบวนการผลิตบรรจุภัณฑ์อาหารได้มากขึ้น พร้อมทั้งประหยัดพื้นที่

ไดรเวอร์ขนาดกะทัดรัดมีส่วนช่วยในการลดขนาดอุปกรณ์

ไดร์เวอร์ขนาดกะทัดรัดช่วยให้ตู้ควบคุมมีขนาดเล็กลง ไดร์เวอร์ขนาดเล็ก αSTEP AZ ซีรี่ส์ ช่วยประหยัดพื้นที่ด้วยขนาดที่กะทัดรัด: กว้าง 69 มม. × ลึก 56 มม. × สูง 30 มม. (รุ่นที่รองรับเครือข่าย)
ด้วยขนาดที่ลดลงถึง 63% เมื่อเทียบกับไดรเวอร์แกนเดี่ยวแบบใช้ไฟ DC ทั่วไป ไดรเวอร์รุ่นใหม่นี้สามารถติดตั้งในพื้นที่ว่างได้ เช่น ใกล้กับมอเตอร์ ซึ่งช่วยให้สามารถติดตั้งไดรเวอร์หรือระบบควบคุมแบบกระจายได้ ตอบสนองความต้องการในการลดขนาดอุปกรณ์โดยรวม

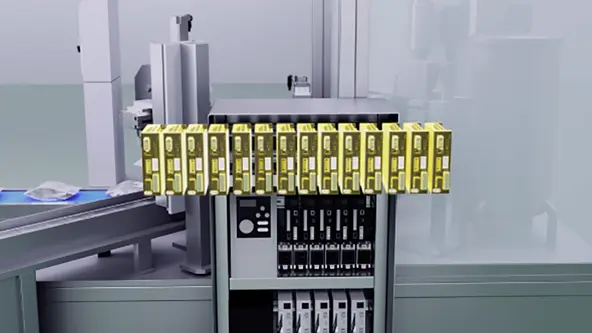

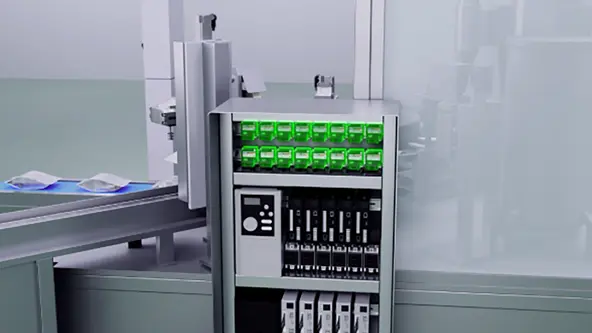

ตัวอย่างการประหยัดพื้นที่ด้วยไขควงขนาดเล็ก αSTEP AZ ซีรี่ส์

การเปรียบเทียบขนาดและมวลของไดร์เวอร์แกนเดี่ยวและไดร์เวอร์ขนาดเล็ก

ไดร์เวอร์แกนเดี่ยวที่ใช้งานร่วมกับเครือข่ายได้*	รองรับเครือข่ายไดร์เวอร์ขนาดเล็ก*
กว้าง 45 มม. x ลึก 70 มม. x สูง 100 มม.	กว้าง 69 มม. x ลึก 56 มม. x สูง 30 มม.
น้ำหนัก: 180 กรัม	น้ำหนัก: 110 กรัม

• *ขนาดและมวลจะเท่ากันไม่ว่าจะเป็นเครือข่ายประเภทใดก็ตาม

รองรับเครือข่ายอุตสาหกรรม FA ต่างๆ เช่น EtherCAT

The αSTEP AZ Series mini Driver is compatible with a variety of industrial networks. Therefore, common control can be shared on the network used within the equipment even if the number of axes increases. ไดร์เวอร์ขนาดเล็ก αSTEP AZ ซีรี่ส์ สามารถใช้งานร่วมกับเครือข่ายอุตสาหกรรมหลากหลายประเภท ดังนั้นจึงสามารถใช้การควบคุมร่วมกันบนเครือข่ายภายในอุปกรณ์ได้ แม้ว่าจำนวนแกนจะเพิ่มขึ้นก็ตาม

	อินเทอร์เฟซ (Interface)	ประเภทไดร์เวอร์	อินพุตแหล่งจ่ายไฟ (Power Supply Input)
		การสื่อสาร EtherCAT	24/48 VDC
		การสื่อสารTMEtherNet/IP	24/48 VDC
		การสื่อสาร PROFINET	24/48 VDC
	Modbus (TCP, UDP)	ประเภท Ethernet	24/48 VDC
	Modbus (RTU)	ประเภทการสื่อสาร RS-485	24/48 VDC
	พัลส์	ชนิดพัลส์อินพุตพร้อมการสื่อสาร RS-485	24/48 VDC

• *ผลิตภัณฑ์ที่รองรับ EtherCAT ผ่านการทดสอบความสอดคล้องอย่างเป็นทางการของ EtherCAT
• *สามารถควบคุมการสื่อสารแบบ RS-485 ผ่านทาง CC-Link หรือ MECHATROLINK โดยใช้ร่วมกับตัวแปลงเครือข่าย (gateway) ที่จำหน่ายแยกต่างหาก

ผสานรวมข้อดีของทั้งเซอร์โวมอเตอร์ที่เชื่อถือได้และสเต็ปเปอร์มอเตอร์ที่ใช้งานง่าย

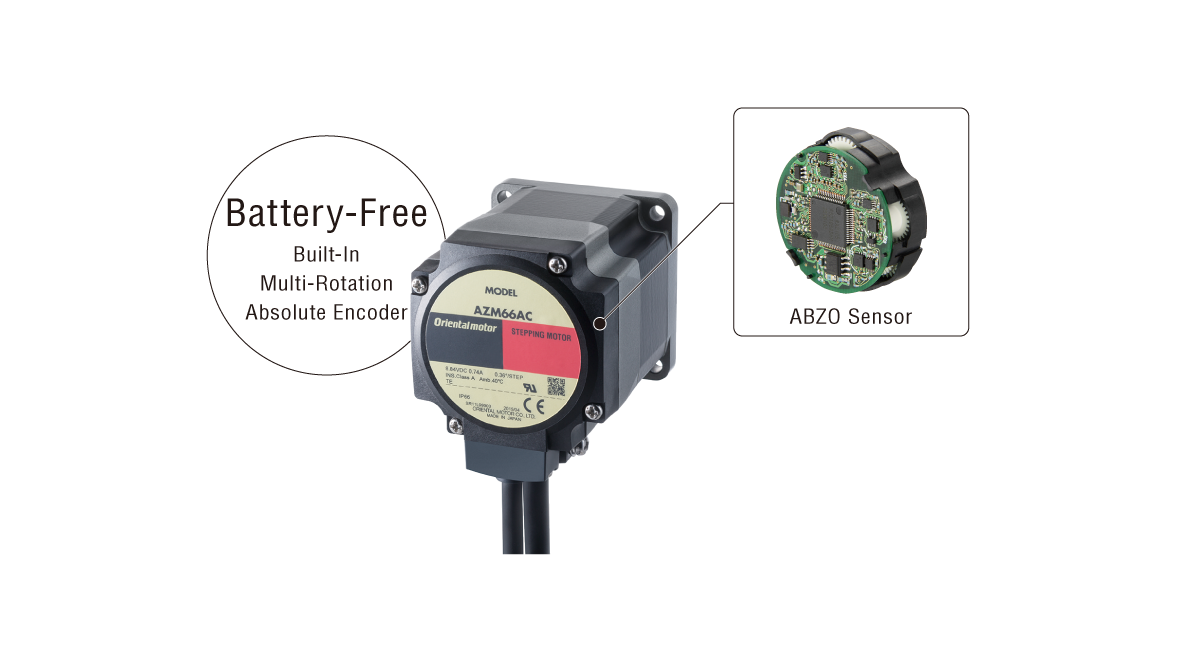

มอเตอร์กำหนดตำแหน่ง αSTEP AZ ซีรี่ส์เป็นมอเตอร์กำหนดตำแหน่งที่เป็นเอกลักษณ์ ซึ่งผสานข้อดีของสเต็ปเปอร์มอเตอร์และเซอร์โวมอเตอร์เข้าด้วยกัน โดยผสมผสานการควบคุมแบบวงเปิดและวงปิด มีการติดตั้งตัวแอปโซลูท เอ็ดโค๊ดเดอร์ แบบไม่ต้องใช้แบตเตอรี่ ซึ่งไม่จำเป็นต้องปรับค่าเกน และให้การเคลื่อนที่ที่ราบรื่น แม่นยำ และเชื่อถือได้

ผลิตภัณฑ์ที่นำเสนอ: ไดรเวอร์ขนาดเล็ก αSTEP AZ ซีรี่ส์

มอเตอร์ที่เข้ากันได้

• AZ Series DC input (ไซส์หน้าแปลน: □20 มม., □28 มม., □42 มม., □60 มม.)

แอคชูเอเตอร์ที่เข้ากันได้

• ลิเนียร์ไฟฟ้า EZS ซีรี่ส์ ไฟ DC พร้อม AZ ซีรี่ส์
• ไซลินเดอร์ไฟฟ้า EAC ซีรี่ส์ ไฟ DC พร้อม AZ ซีรี่ส์
• ไซลินเดอร์ไฟฟ้าขนาดเล็ก พร้อม AZ ซีรี่ส์
• โรตารี่ แอคชูเอเตอร์ DGII ซีรี่ส์ ไฟฟ้า DC พร้อม AZ ซีรี่ส์
• กริปเปอร์ไฟฟ้า EH ซีรี่ส์

• *ผลิตภัณฑ์สำหรับ EtherCAT, EtherNet/IP, Ethernet type/CC-Link IE Field Basic และ PROFINET มีจำหน่าย
