ตัวอย่างการใช้ AZ ซีรี่ส์ mini Driver สำหรับอุปกรณ์ทดสอบทางพันธุกรรมที่ประหยัดพื้นที่

ปัญหา: เพื่อลดขนาดของอุปกรณ์ทดสอบทางพันธุกรรมและลดระยะเวลาในการฟื้นฟู

ปัญหาทั่วไป

• เนื่องจากอุปกรณ์ตรวจพันธุกรรมถูกใช้แบบสแตนด์อโลนในห้องปฏิบัติการ จึงต้องรักษาขนาดโดยรวมของอุปกรณ์ให้เล็กที่สุดเท่าที่จะเป็นไปได้ อย่างไรก็ตาม ไดรเวอร์ทั่วไปมีขนาดใหญ่ ทำให้ยากต่อการจัดสรรพื้นที่ในตู้ควบคุม
• อุปกรณ์ดังกล่าวมีกลไกความปลอดภัยที่ตัดกระแสไฟเมื่อเปิดประตู ซึ่งต้องใช้เวลาในการกลับสู่สถานะเริ่มต้นและยืนยันการทำงาน
• การลดงานของบุคลากรบำรุงรักษาอุปกรณ์และเวลาหยุดทำงานเป็นปัญหาสำหรับอุปกรณ์นี้

แนวทางแก้ไข: มอเตอร์พร้อมตัวเข้ารหัสแบบสัมบูรณ์ในตัวแบบไม่ใช้แบตเตอรี่ และ ไดรเวอร์ขนาดกะทัดรัด (mini Driver) เพื่อประหยัดพื้นที่และลดระยะเวลาหยุดทำงาน

ในสถานที่ที่มีการใช้งานอุปกรณ์ตรวจพันธุกรรม เราให้ความสำคัญกับการลดระยะเวลาหยุดทำงานของอุปกรณ์และการประหยัดพื้นที่ ควบคู่ไปกับการรักษาความปลอดภัย AZ ซีรี่ส์ ไดรเวอร์ขนาดกะทัดรัด (mini Driver) มีประสิทธิภาพสูงในการแก้ไขปัญหาเหล่านี้
ความปลอดภัย การทำงาน และอิสระในการออกแบบได้รับการปรับปรุงด้วยฟังก์ชันการเก็บข้อมูลตำแหน่งโดยใช้ตัวเข้ารหัสแบบสัมบูรณ์ที่ไม่ใช้แบตเตอรี่และไดรเวอร์ขนาดเล็กเท่าฝ่ามือที่มีขนาดเล็กและเบากว่าไดรเวอร์แกนเดี่ยว

ไดรเวอร์ขนาดเล็กลงช่วยลดขนาดอุปกรณ์ได้อย่างมาก

AZ ซีรี่ส์ ไดรเวอร์ขนาดกะทัดรัด (mini Driver) ที่ช่วยประหยัดพื้นที่ในการติดตั้งอุปกรณ์ มีขนาดกะทัดรัดด้วยขนาดภายนอก กว้าง 47 มม. × ลึก 53 มม. × สูง 24 มม. (สำหรับประเภทการสื่อสาร RS-485)
เมื่อเทียบกับขนาดของไดรเวอร์เซอร์โวมอเตอร์ทั่วไปแล้ว ถือว่ามีขนาดเล็ก ช่วยลดขนาดอุปกรณ์ได้อย่างมาก

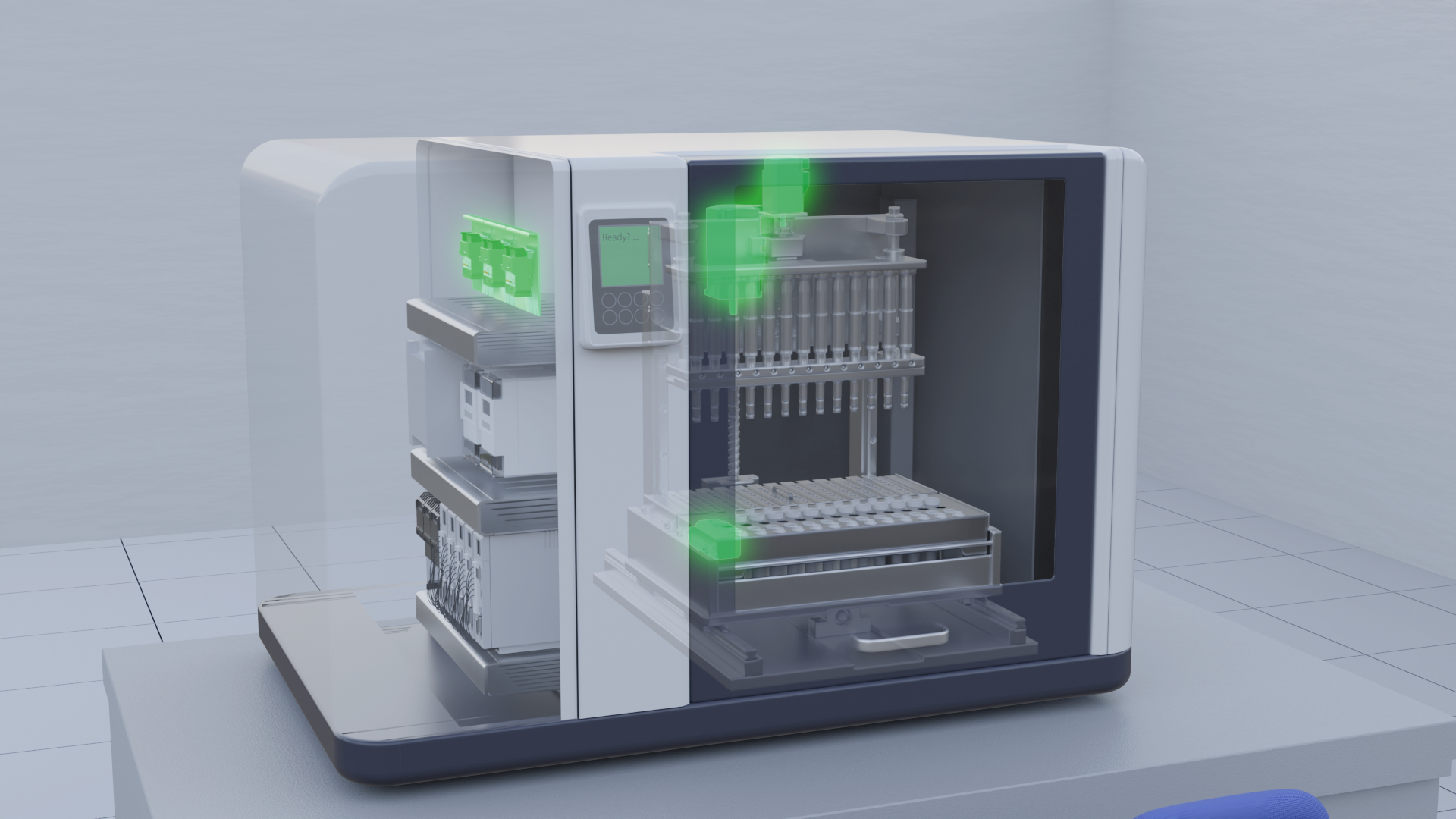

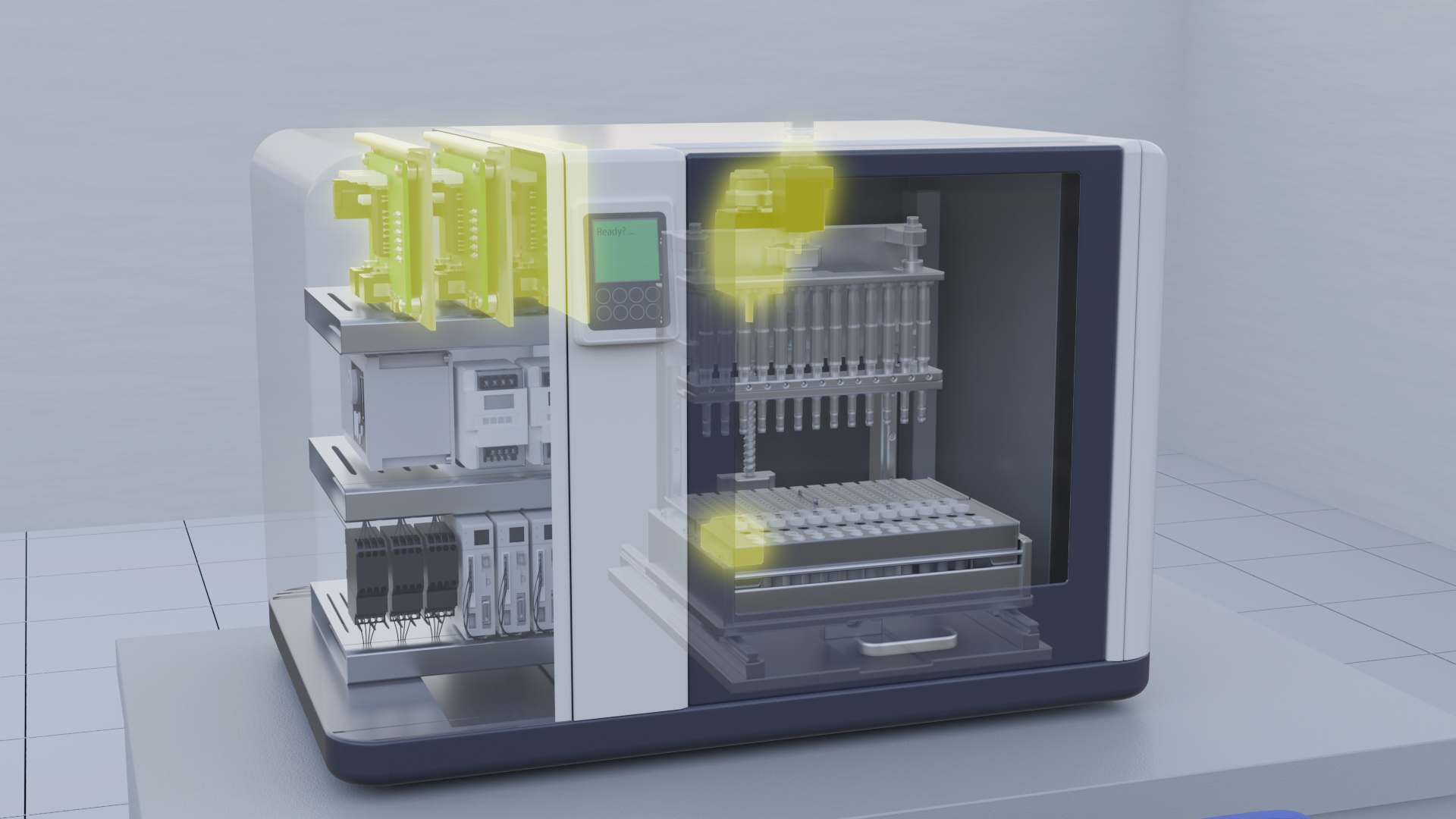

ภาพการลดพื้นที่ติดตั้งด้วย αSTEP AZ ซีรี่ส์ ไดรเวอร์ขนาดกะทัดรัด (mini Driver)

การเปรียบเทียบขนาดและมวลของไดรเวอร์แกนเดี่ยวและไดรเวอร์ขนาดเล็ก

ไดร์เวอร์ขนาดเล็ก(mini Driver) (ประเภทการสื่อสาร RS-485) ซึ่งมีปริมาตรเล็กกว่าไดร์เวอร์แกนเดี่ยวทั่วไปถึง 75% สามารถติดตั้งในพื้นที่ว่างใกล้กับมอเตอร์ได้ เช่น เพื่อตอบสนองความต้องการในการลดขนาดอุปกรณ์ทั้งหมดโดยการติดตั้งไดร์เวอร์และระบบควบคุมในลักษณะกระจาย

ไดรเวอร์แกนเดี่ยว (ชนิดตัวควบคุมBuilt-in)	ไดร์เวอร์ขนาดเล็ก(mini Driver) RS-485 ประเภทการสื่อสาร
กว้าง 35 มม. x ลึก 70 มม. x สูง 100 มม.	กว้าง 47 มม. x ลึก 53 มม. x สูง 24 มม.
Mass: 150 g	Mass: 56 g

ลดเวลาหยุดทำงาน

ตัวเข้ารหัสแบบสัมบูรณ์ที่ไม่ใช้แบตเตอรี่ใน AZ ซีรี่ส์ จะเก็บข้อมูลตำแหน่งไว้แม้ในขณะที่ไฟฟ้าดับ จึงไม่จำเป็นต้องเริ่มต้นระบบ (การทำงานกลับสู่จุดเริ่มต้น) หลังจากเปิดเครื่อง ในอดีต แต่ละแกนต้องใช้เวลาหลายนาทีในการตรวจจับเซ็นเซอร์หลักหลังจากหยุดทำงานผิดปกติ ทำให้เวลาในการเริ่มต้นระบบเป็นภาระอย่างมาก AZ ซีรี่ส์ จะเก็บข้อมูลตำแหน่งจุดหยุดทำงานไว้ ทำให้สามารถเริ่มระบบใหม่ได้ทันทีโดยไม่ต้องเริ่มต้นระบบ ช่วยลดระยะเวลาหยุดทำงานและช่วยเพิ่มประสิทธิภาพการทำงานและระยะเวลาการทำงานของอุปกรณ์

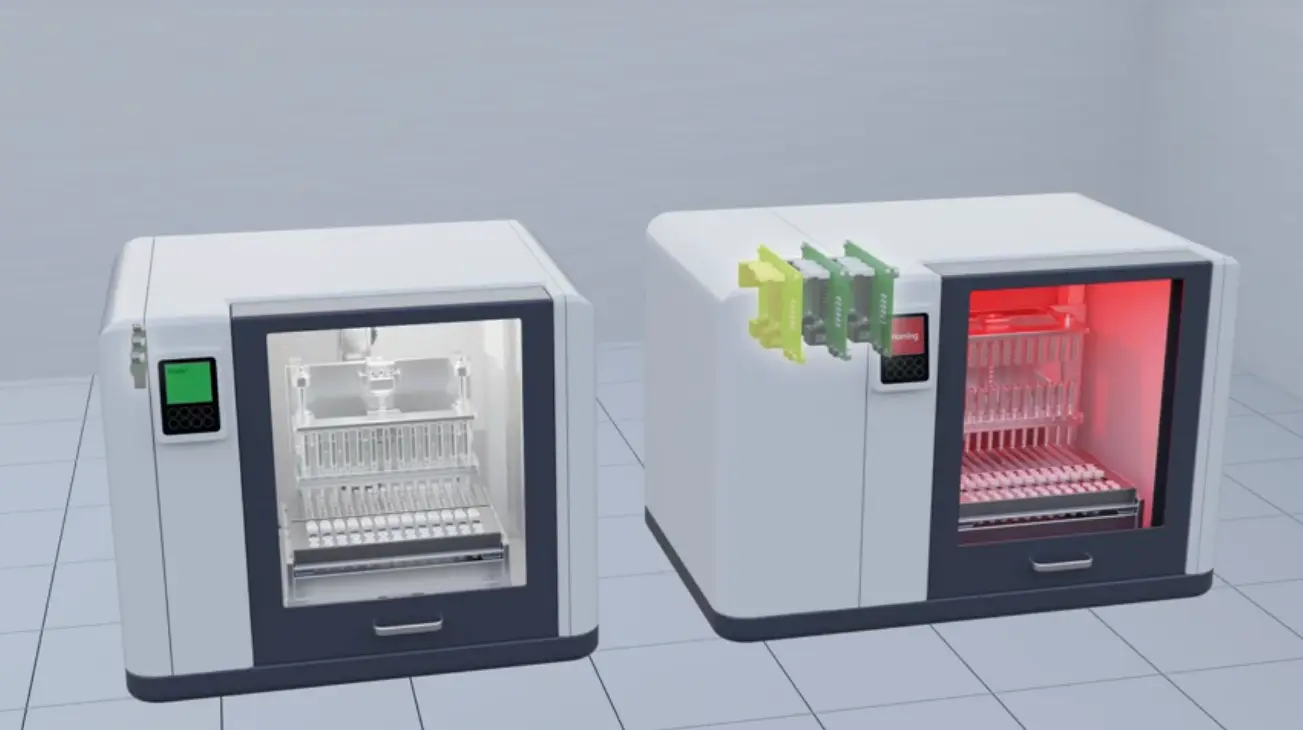

ภาพการลดเวลาหยุดทำงานโดยใช้ αSTEP AZ ซีรี่ส์ ไดรเวอร์ขนาดกะทัดรัด (mini Driver)

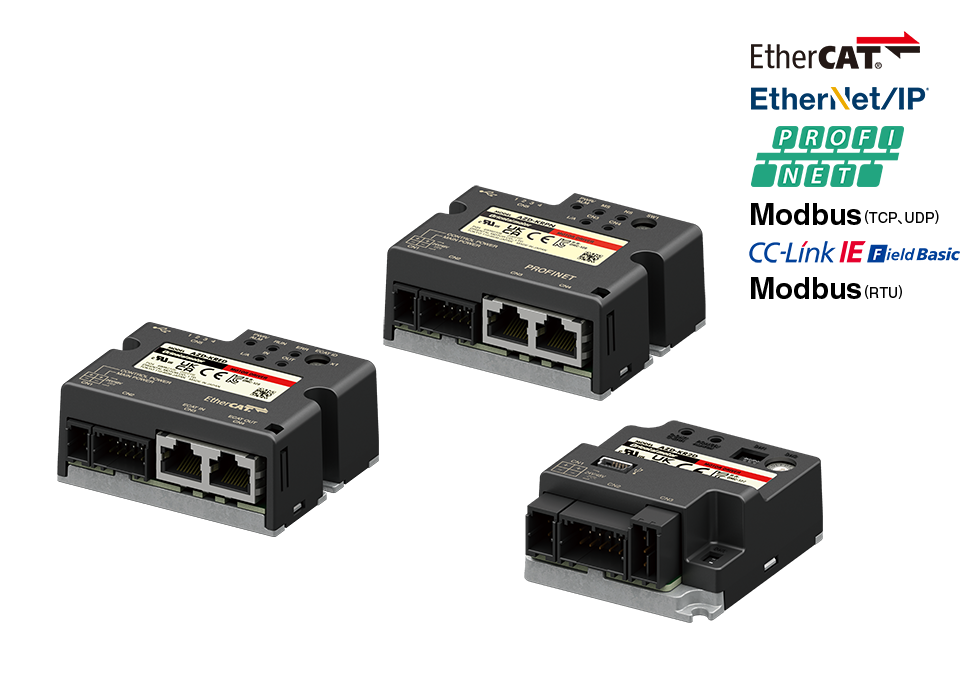

ข้อเสนอผลิตภัณฑ์: αSTEP AZ ซีรี่ส์ ไดรเวอร์ขนาดกะทัดรัด (mini Driver)

มอเตอร์แบบรวมได้

• AZ ซีรี่ส์ DC อินพุต (ขนาดหน้าแปลน: □20 มม, □28 มม, □42 มม, □60 มม)

แอคชูเอเตอร์ไฟฟ้าใช้ร่วมกันได้

• AZ ซีรี่ส์ พร้อมลิเนียร์สไลด์ EZS ซีรี่ส์ DC อินพุต/a>
• AZ ซีรี่ส์ พร้อมไซลินเดอร์ไฟฟ้า EAC ซีรี่ส์ DC อินพุต
• AZ ซีรี่ส์ พร้อมไซลินเดอร์ไฟฟ้า DR ซีรี่ส์/DRS2 ซีรี่ส์
• AZ ซีรี่ส์ พร้อมแอคชูเอเตอร์หมุนแบบกลวง DGII ซีรี่ส์ DC อินพุต
• กริปเปอร์ไฟฟ้า EH ซีรี่ส์

• *มีผลิตภัณฑ์สำหรับ EtherCAT, EtherNet/IP, Ethernet type/CC-Link IE Field Basic และ PROFINET
