ข้อเสนอสำหรับตัวกระตุ้นเชิงเส้นแบบกะทัดรัดเพื่อลดความซับซ้อนของกลไกและปรับปรุงความน่าเชื่อถือของเครื่องวิเคราะห์ทางการแพทย์

ปัญหา: การลดจำนวนชิ้นส่วนในชุดขับเคลื่อนแนวตั้งเพื่อลดขนาดของอุปกรณ์และความน่าเชื่อถือมากขึ้น

ปัญหาทั่วไป

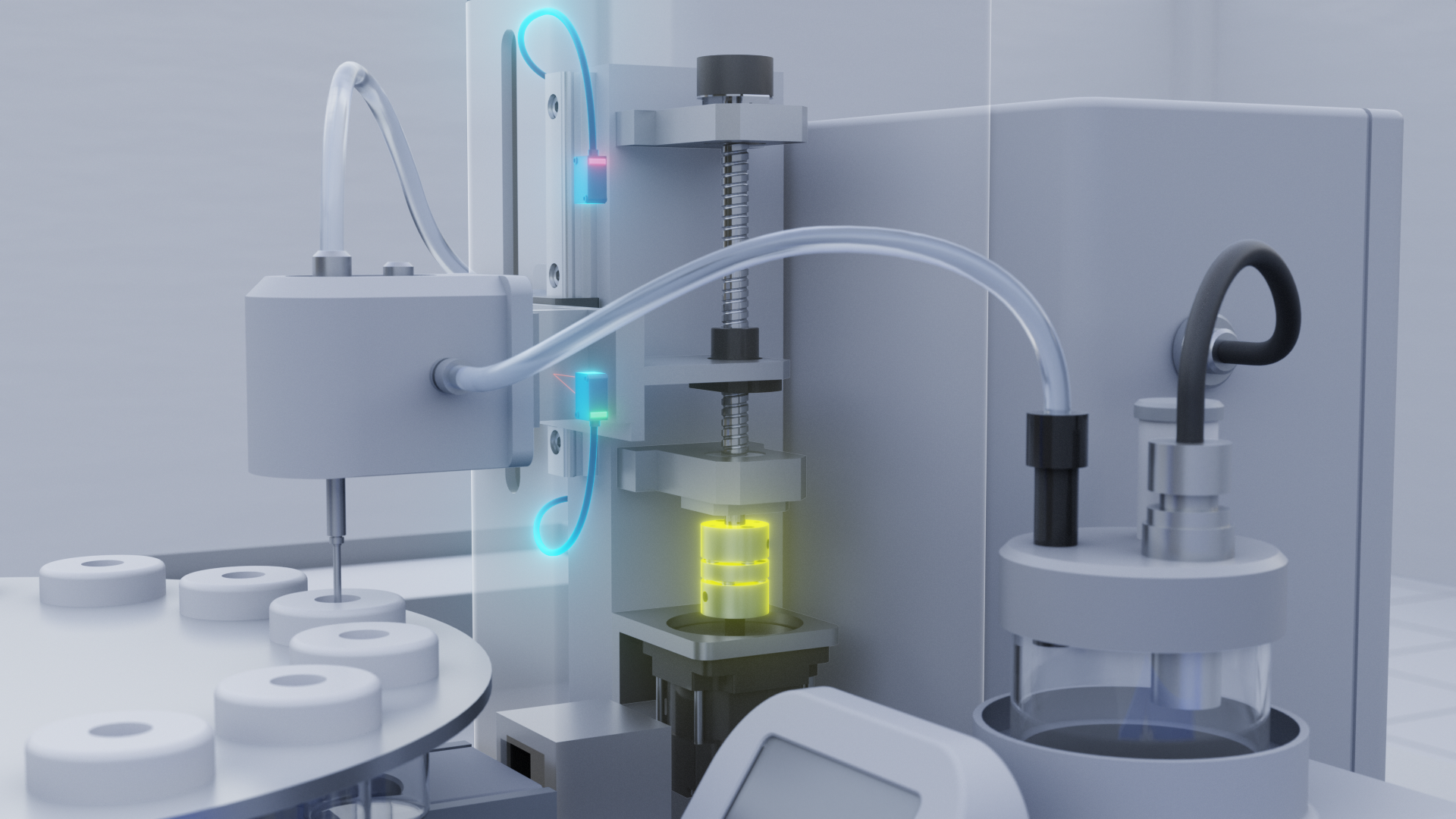

• เครื่องวิเคราะห์ทางการแพทย์แบบเดิมใช้กลไกสกรูเพื่อขับเคลื่อนแกนแนวตั้งของหัวฉีดและควบคุมด้วยมอเตอร์ DC และเซ็นเซอร์ภายนอก แต่การใช้เซ็นเซอร์หยุดการทำงานอาจมีความเสี่ยงต่อการทำงานผิดพลาดและปัญหาด้านความน่าเชื่อถือ
• ต้องใช้เวลาในการประกอบและปรับความแม่นยำในการติดตั้งเนื่องจากมอเตอร์เชื่อมต่อกับกลไกสกรูผ่านการเชื่อมต่อ

แนวทางแก้ไข: ผลิตภัณฑ์อุปกรณ์เสริมตัวลิเนียร์แอคชูเอเตอร์และมอเตอร์พร้อมเอ็นโค๊ดเดอร์ที่ออกแบบอุปกรณ์อย่างเรียบง่ายและบรรลุความน่าเชื่อถือ

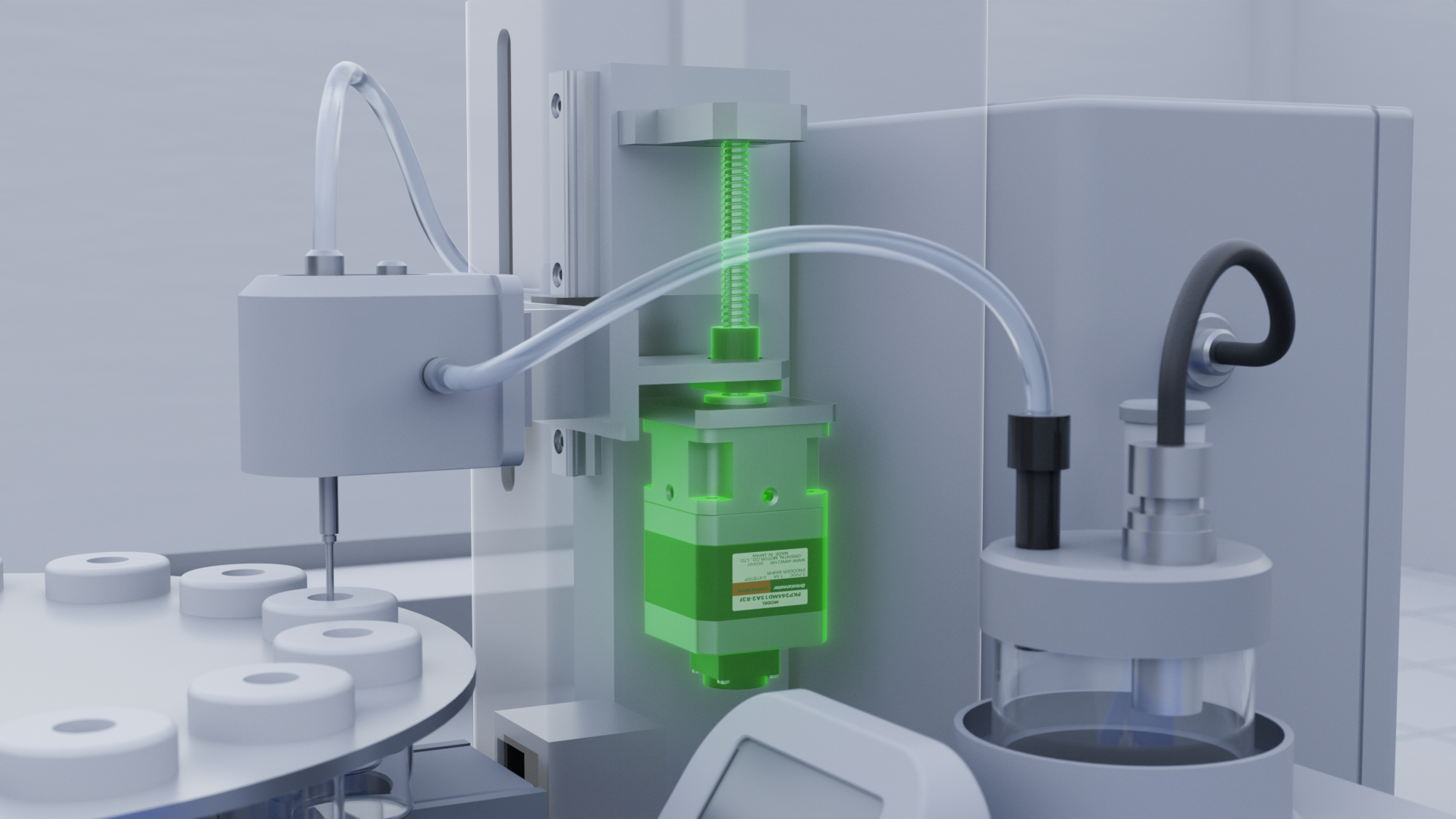

ในการตรวจสอบการกำหนดค่าของเครื่องวิเคราะห์ทางการแพทย์ จำเป็นต้องมีการออกแบบที่เรียบง่ายซึ่งประหยัดพื้นที่และมีความน่าเชื่อถือสูง เพื่อแก้ไขปัญหานี้ จึงได้ใช้อะแดปเตอร์สำหรับติดตั้งกับลิเนียร์แอคชูเอเตอร์ ซึ่งไม่จำเป็นต้องใช้คัปปลิ้ง และสเต็ปเปอร์มอเตอร์พร้อมเอ็นโคเดอร์สำหรับตรวจจับตำแหน่ง การแทนที่กลไกแบบเดิมที่ซับซ้อนด้วยส่วนประกอบตัวกระตุ้นแบบเรียบง่ายและสเต็ปเปอร์มอเตอร์แบบ 2 เฟส ช่วยให้การทำงานมีเสถียรภาพและลดเวลาในการทำงานประกอบ

ประหยัดพื้นที่โดยไม่ต้องใช้ข้อต่อ และลดความยุ่งยากในการออกแบบอุปกรณ์

การใช้อะแดปเตอร์ติดตั้งสำหรับลิเนียร์แอคชูเอเตอร์ ช่วยประหยัดพื้นที่ด้วยการลดจำนวนชิ้นส่วน และลดเวลาการทำงานสำหรับการประกอบ การปรับความแม่นยำในการติดตั้ง การตรวจสอบ และงานการผลิตอื่นๆ ส่งผลให้ระยะเวลาการผลิตสั้นลง

Concept Image for Equipment Design Simplification

การเปรียบเทียบจำนวนชิ้นส่วน

มอเตอร์พร้อมตัวเอ็นโค๊ดเดอร์เพื่อการพัฒนาที่ดีขึ้น

การเปิดตัวสเต็ปเปอร์มอเตอร์ 2 เฟส PKP ซีรี่ส์ พร้อมตัวเอ็นโค๊ดเดอร์ช่วยเพิ่มการพัฒนาที่ดีขึ้นได้อย่างมาก เนื่องจากสามารถยืนยันการทำงานปกติของมอเตอร์ได้โดยการเปรียบเทียบตำแหน่งปัจจุบันกับตำแหน่งคำสั่ง

ไม่จำเป็นต้องใช้เซ็นเซอร์ภายนอกแบบเดิมอีกต่อไป ส่งผลให้จำนวนชิ้นส่วนหรือเวลาประกอบลดลง

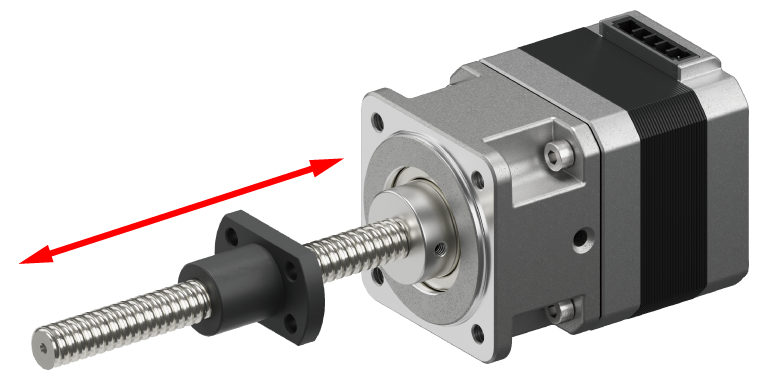

ผลิตภัณฑ์ที่นำเสนอ: อะแดปเตอร์ยึดสำหรับตัวลิเนียร์แอคชูเอเตอร์/สเต็ปเปอร์มอเตอร์ 2 เฟส PKP ซีรี่ส์ (พร้อมตัวเอ็นโค๊ดเดอร์)

ผลิตภัณฑ์ที่ใช้งานร่วมกัน

• 2-เฟส/5-เฟส สเต็ปเปอร์มอเตอร์ PKP ซีรี่ส์/CVD ซีรี่ส์ ไดรเวอร์ (Frame size □28 มม, □42 มม)
• αSTEP AZ ซีรี่ส์ DC อินพุต (Frame size □28 มม, □42 มม *AZM46 เท่านั้น)
