ไดรเวอร์ CVD ซีรี่ส์ ประเภท S สำหรับการจัดหาชิ้นส่วนอิเล็กทรอนิกส์ที่มีเสถียรภาพที่ใช้ในอุปกรณ์วิเคราะห์ตัวอย่าง

ปัญหา: การเปลี่ยนจากไดรเวอร์ภายในองค์กรเป็นไดรเวอร์ที่ผลิตโดยผู้ผลิตเพื่อให้มั่นใจว่าการจัดหาส่วนประกอบมีเสถียรภาพ

ปัญหาทั่วไป

• ไดรเวอร์สเต็ปเปอร์มอเตอร์ที่ใช้ในรุ่นทั่วไปนั้นผลิตในประเทศ แต่ส่วนประกอบอิเล็กทรอนิกส์ที่หาได้ยากขึ้นกลับมีจำนวนเพิ่มขึ้น ทำให้ยากต่อการจัดหา (โดยเฉพาะการผลิตICจากผู้ผลิตที่ใช้ในไดรเวอร์ในประเทศมาหลายปีได้ยุติลงแล้ว)
• แม้ว่า IC จะถูกเปลี่ยนมาใช้ IC ที่ผลิตโดยผู้ผลิตรายอื่นแล้วก็ตาม แต่ปัญหาคุณภาพก็ยังคงเกิดขึ้น และจำเป็นต้องดำเนินการบางอย่างจากมุมมองของการวางแผนความต่อเนื่องทางธุรกิจ (BCP)

แนวทางแก้ไข: ไดรเวอร์ CVD ซีรี่ส์ ประเภท S ช่วยให้การจัดหาส่วนประกอบมีเสถียรภาพและปรับปรุงประสิทธิภาพอุปกรณ์

การจัดหาส่วนประกอบที่มั่นคงเป็นประเด็นสำคัญสำหรับบริษัทที่ผลิตอุปกรณ์วิเคราะห์ตัวอย่าง เนื่องจากหากเกิดสถานการณ์ที่ไม่สามารถจัดหาส่วนประกอบได้แม้แต่ชิ้นเดียว การจัดหาผลิตภัณฑ์ก็จะหยุดชะงัก

ไดรเวอร์แบบบอร์ดแบนและกะทัดรัด CVD ซีรี่ส์ ประเภท S (ไดรเวอร์ไบโพลาร์สำหรับสเต็ปเปอร์มอเตอร์ 2-เฟส/ไดรเวอร์สำหรับสเต็ปเปอร์มอเตอร์ 5-เฟส) ช่วยให้การจัดหาส่วนประกอบที่ใช้ในอุปกรณ์วิเคราะห์ตัวอย่างมีความเสถียร นอกจากนี้ยังช่วยเพิ่มประสิทธิภาพในด้านการลดการสั่นสะเทือนและเสียงรบกวนเมื่อเทียบกับการใช้ไดรเวอร์ภายในองค์กร

การจัดหาไดรเวอร์ที่มั่นคงและการลดชิ้นส่วนการบำรุงรักษา

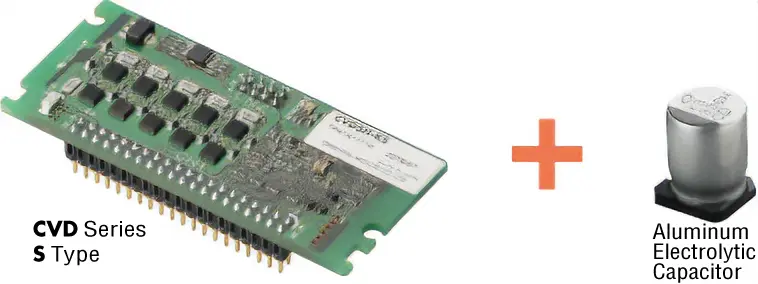

ไมโครคอนโทรลเลอร์, FET, ตัวต้านทานตรวจจับกระแส, ฟิวส์ และอื่นๆ ที่จำเป็นสำหรับการขับเคลื่อนมอเตอร์ ได้รับการติดตั้งไว้ล่วงหน้าในผลิตภัณฑ์ CVD ซีรี่ส์ ประเภท S แล้ว เพียงเชื่อมต่อตัวเก็บประจุอิเล็กโทรไลต์อะลูมิเนียม วงจรขับเคลื่อนก็เสร็จสมบูรณ์ คล้ายกับผลิตภัณฑ์ที่มีอยู่เดิม

หากสามารถลดจำนวนส่วนประกอบที่จำเป็นได้ การจัดการชิ้นส่วนการบำรุงรักษาหลังจากเริ่มการดำเนินการก็จะง่ายขึ้นเช่นกัน

ออกแบบมาเป็นพิเศษเพื่อให้ได้ประสิทธิภาพสูงสุดจากคุณลักษณะของมอเตอร์เพื่อให้ได้แรงบิดสูง การสั่นสะเทือนต่ำ และเสียงรบกวนต่ำ

CVD ซีรี่ส์ ออกแบบมาเพื่อเพิ่มประสิทธิภาพคุณลักษณะของสเต็ปเปอร์มอเตอร์ PKP ซีรี่ส์ ให้สูงสุด ด้วยแรงบิดสูงจากการเพิ่มกระแสเอาต์พุต การสั่นสะเทือนต่ำ และการทำงานที่เงียบด้วยการควบคุมไมโครสเต็ปแบบเต็มเวลา CVD ซีรี่ส์ ช่วยเพิ่มประสิทธิภาพการทำงาน เช่น ลดเสียงรบกวนจากการทำงานของอุปกรณ์

การควบคุมตำแหน่งผ่านการสื่อสาร SPI โดยไม่จำเป็นต้องใช้ IC เครื่องกำเนิดพัลส์

ความสามารถในการสื่อสาร SPI ของ CVD ซีรี่ส์ ประเภท S ช่วยให้สามารถควบคุมการตั้งค่าตำแหน่งและความเร็ว การสตาร์ท/หยุดมอเตอร์ และอื่นๆ ได้โดยตรงผ่านการสื่อสาร SPI ไม่จำเป็นต้องใช้ CPU เพื่อสร้างสัญญาณพัลส์แทนไอซีกำเนิดพัลส์ ช่วยลดต้นทุนของไอซีกำเนิดพัลส์ พร้อมลดภาระในการสร้างสัญญาณพัลส์

เมื่อใช้ความเข้ากันได้ของการสื่อสาร SPI CVD ซีรี่ส์ ประเภท S	เมื่อใช้เครื่องกำเนิดพัลส์ICs

ลดภาระบนตัวควบคุม Host

CVD ซีรี่ส์ ประเภท S สามารถจับสัญญาณจากตัวเอ็นโค๊ดเดอร์ได้โดยตรง เมื่อเปรียบเทียบกับจำนวนพัลส์จากตัวควบคุมโฮสต์ สามารถใช้เพื่อตรวจสอบความผิดปกติที่เกิดจากสัญญาณรบกวน ลดจำนวนพัลส์ที่ส่งผ่าน และระบบคำนวณ

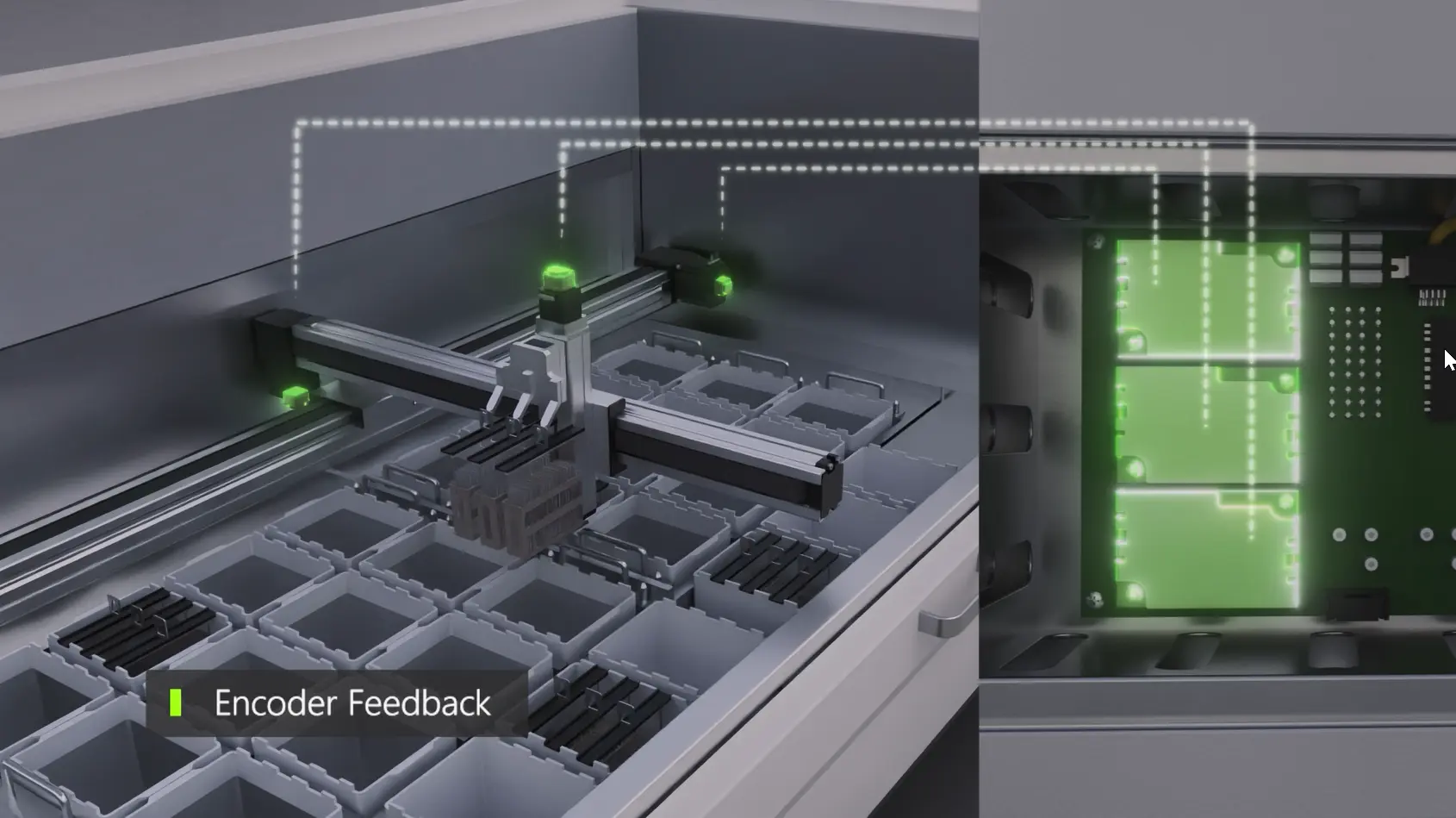

ภาพแนวคิดของการจับสัญญาณเอ็นโคเดอร์

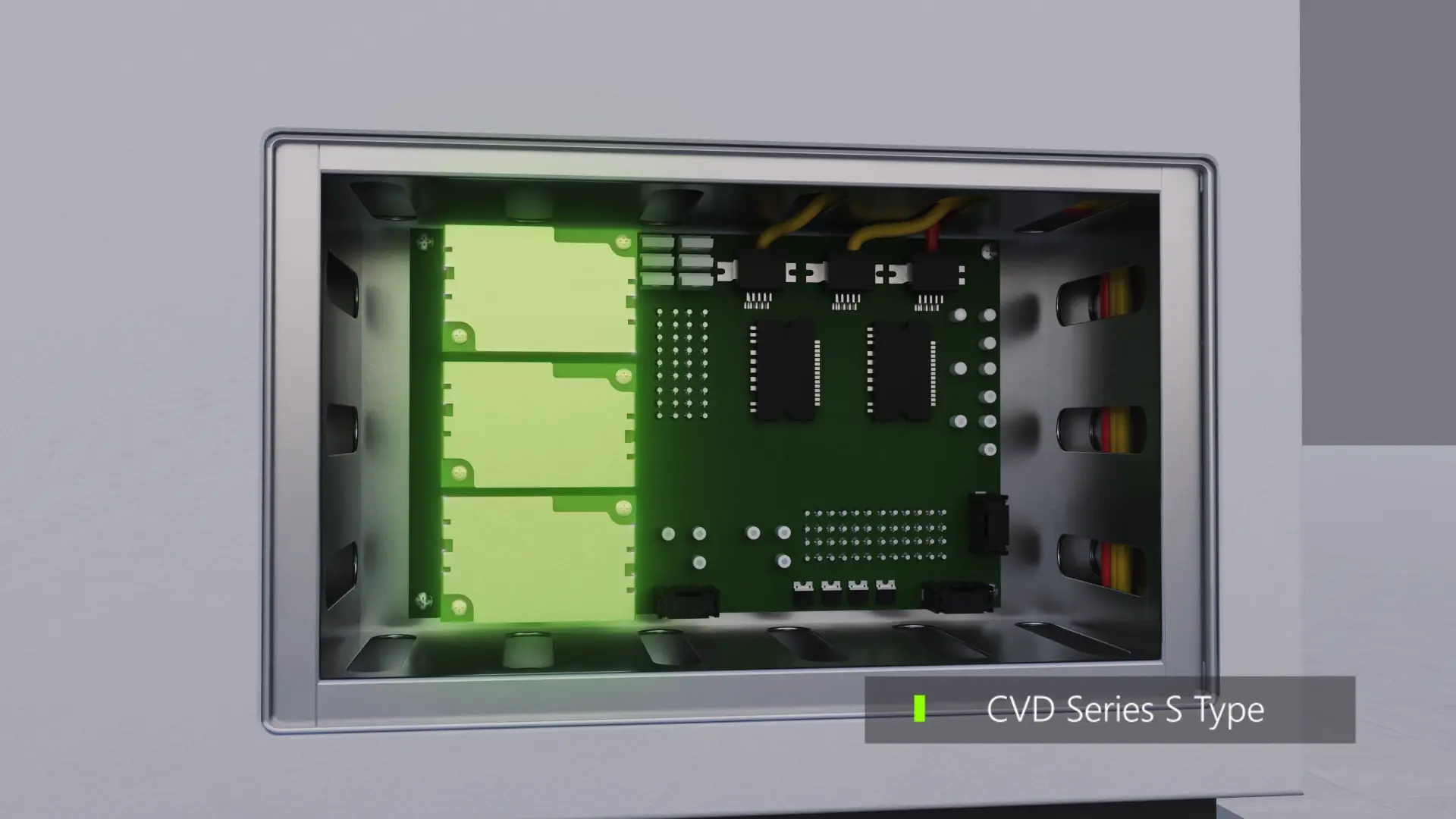

การติดตั้งไดรเวอร์โดยตรงบนแผงวงจรอิเล็กทรอนิกส์ช่วยลดเวลาในการออกแบบ

CVD ซีรี่ส์ ประเภท S ออกแบบมาเพื่อการติดตั้งบนแผงวงจรอิเล็กทรอนิกส์โดยตรง จึงไม่จำเป็นต้องใช้อะแดปเตอร์เพิ่มเติม และลดเวลาในการออกแบบ

ภาพแนวคิดการติดตั้งที่รองรับการสื่อสาร SPI CVD ซีรี่ส์ ประเภท S

ภาพการติดตั้งโดยตรงบนบอร์ดอิเล็กทรอนิกส์

ข้อเสนอผลิตภัณฑ์: ไดรเวอร์ไบโพลาร์สำหรับสเต็ปเปอร์มอเตอร์ 2-เฟส/ไดร์เวอร์สำหรับสเต็ปเปอร์มอเตอร์ 5-เฟส ซีรีส์ CVD ชนิด S ที่รองรับการสื่อสาร SPI

มอเตอร์ที่ใช้งานร่วมกันได้

• 2-เฟส/5-เฟส สเต็ปเปอร์มอเตอร์ PKP ซีรี่ส์
